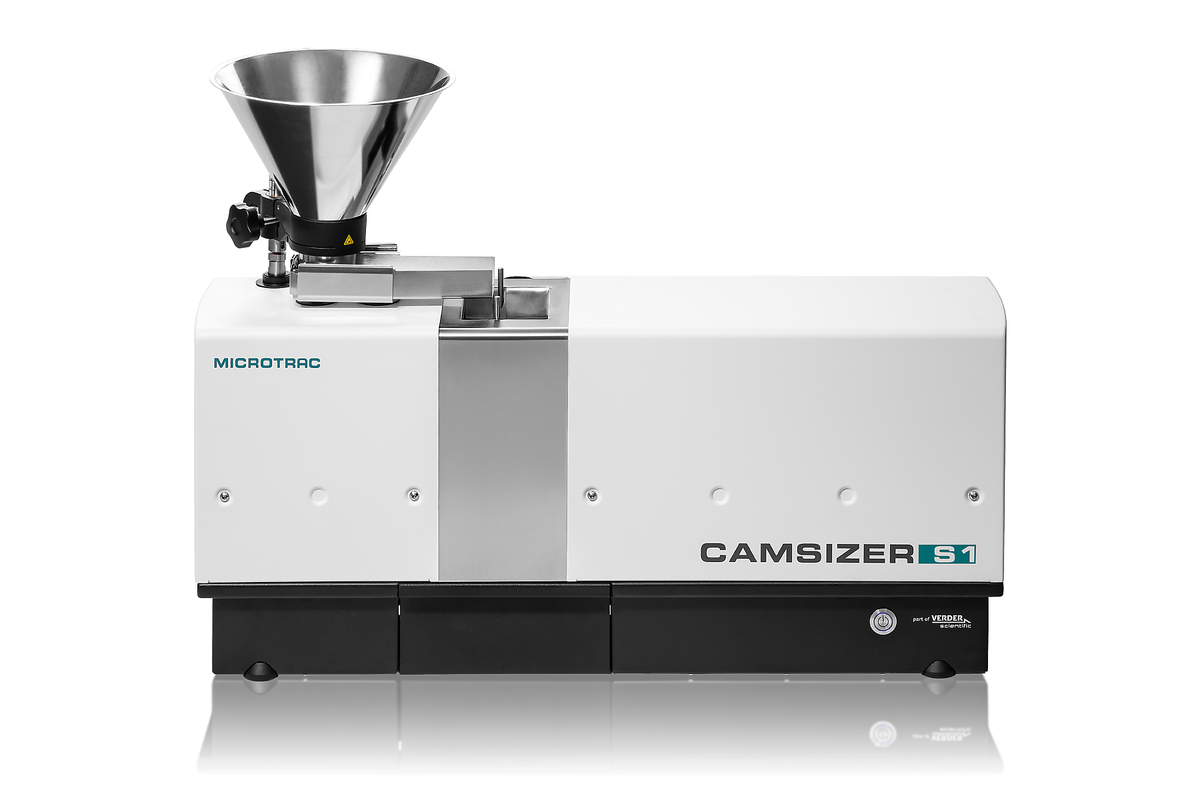

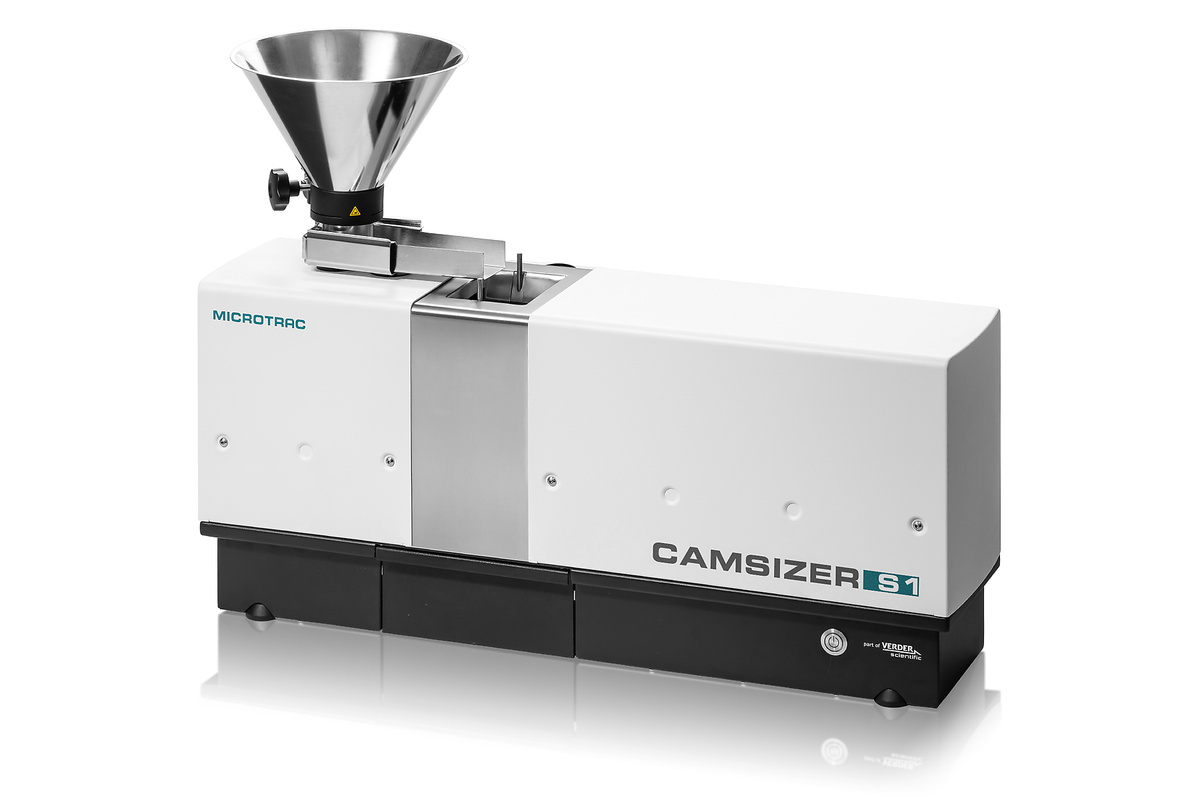

Dzięki skupieniu się na najistotniejszych elementach dynamicznej analizy obrazu, CAMSIZER S1 jest przeznaczony do podstawowych zastosowań w kontroli jakości. To usprawnione podejście skutkuje systemem, który jest nie tylko bardziej wydajny, ale także łatwiejszy w użyciu. Użytkownicy mogą oczekiwać płynnego podejścia - od przygotowania próbki do końcowej analizy - dzięki czemu CAMSIZER S1 jest najbardziej wydajnym wyborem dla laboratoriów i zakładów produkcyjnych, które chcą usprawnić procesy kontroli jakości bez złożoności bardziej zaawansowanych systemów. CAMSIZER S1 może obsługiwać szeroką gamę aplikacji, z doskonałą powtarzalnością i korelacją z tradycyjną analizą sitową. Jednocześnie dostarcza podstawowych informacji o kształcie cząstek. CAMSIZER 3D i CAMSIZER S1 to dwa urządzenia, które z zewnątrz wyglądają niemal identycznie, ale nadają się do różnych zastosowań i poziomów złożoności. Podczas gdy CAMSIZER S1 jest ekonomicznym urządzeniem klasy podstawowej z naciskiem na kontrolę jakości standardowych produktów, CAMSIZER 3D jest przeznaczony bardziej do zaawansowanej analizy kształtu i zastosowań w badaniach i rozwoju.
Płytka kalibracyjna
Dla CAMSIZER S1 dostępny jest certyfikowany obiekt referencyjny, który pozwala użytkownikowi na kalibrację urządzenia w kilka sekund. Obiektem tym jest szklana płyta, która jest precyzyjnie wprowadzana do strefy pomiarowej. Na płytkę kalibracyjną nanoszone są litograficznie okręgi o różnej, ale zdefiniowanej wielkości. Ten wzorzec kalibracyjny jest umieszczany w strefie pomiarowej, a skala obrazowania kamery jest określana poprzez pomiar okręgów. Po zakończeniu kalibracji można wydrukować raport dokumentujący prawidłowy stan CAMSIZER S1.

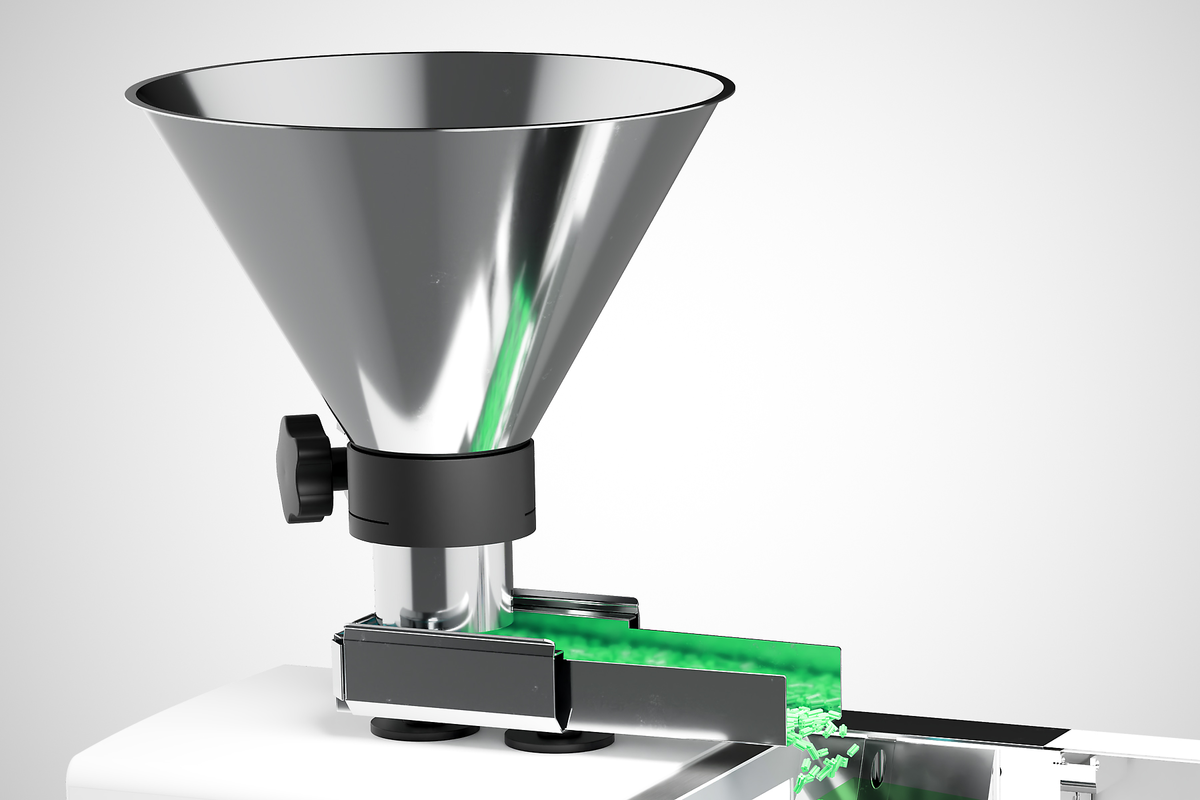

Zestawy podajników i lejków
Zestaw podajnika i lejka CAMSIZER S1 został zaprojektowany w taki sposób, aby cząstki były przenoszone jednorodnie przez szerokie pole widzenia 12-megapikselowej kamery.
Dzięki dużej pojemności zbiornika wynoszącej 3,5 l, możliwe jest w pełni automatyczne mierzenie dużych ilości próbek. Odległość między lejem zasypowym a rynną zsypową jest dostosowywana do wielkości cząstek za pomocą wbudowanego napędu, tak aby zapewnić równomierne podawanie próbki do strefy pomiarowej. Dostępne są różne powłoki rynny zasypowej służące poprawie procesu podawania lepkich lub oleistych materiałów.

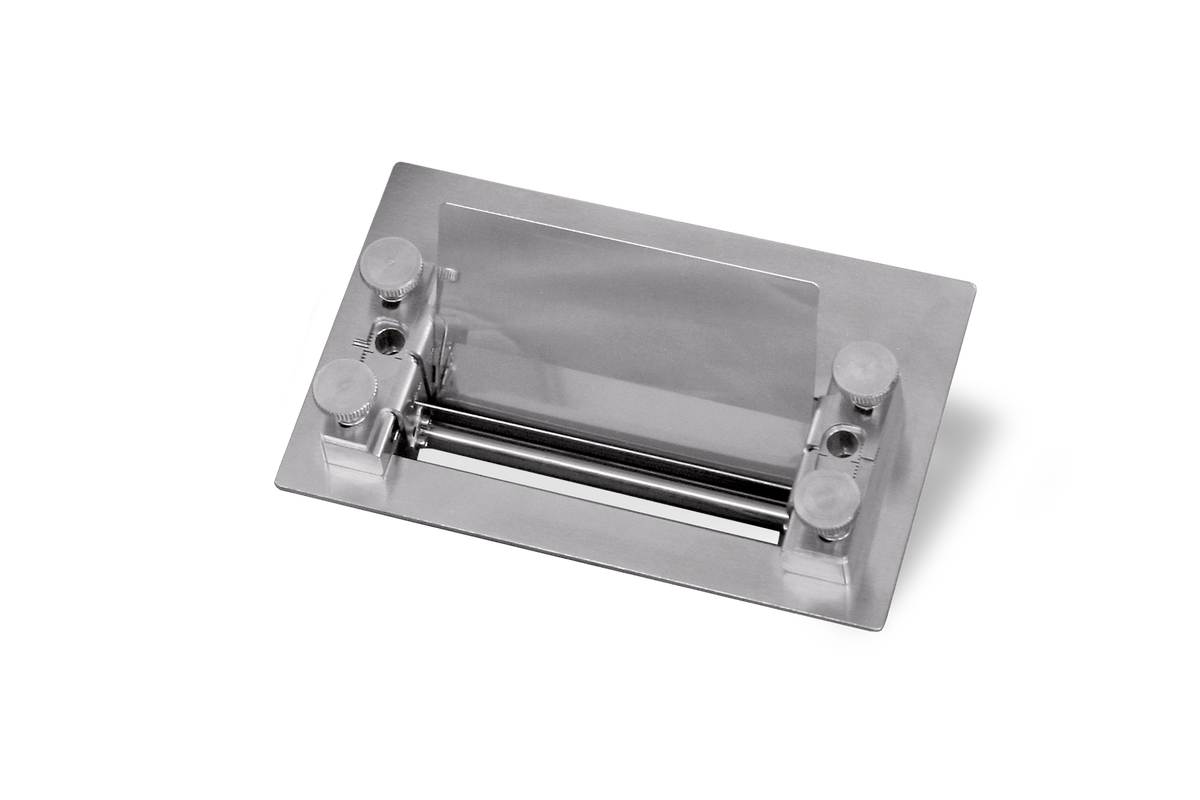

Prowadnice szczelinowe
Prowadnice szczelinowe to urządzenia, które kanalizują przepływ próbki zanim trafi ona do strefy pomiarowej. Może to być korzystne na przykład wtedy, gdy cząstki ze względu na swoje właściwości mechaniczne podskakują na rynnie. Długa osłona zapobiega wyrzucaniu cząstek ponad prowadnicę i kieruje je do strefy pomiarowej w obszar o maksymalnej ostrości. Arkusze prowadzące zapewniają również ochronę przed prądami powietrza, które mogłyby powodować niepożądane turbulencje w strefie pomiarowej.
Audit Trail Manager
Audit Trail Manager jest rozszerzeniem oprogramowania, które umożliwia pracę zgodnie ze specyfikacją 21 CFR part 11. Standard ten jest szczególnie istotny w przemyśle farmaceutycznym i u jego dostawców. Opcja programu oferuje rozbudowaną administrację użytkownikami z różnymi poziomami dostępu i rejestruje wszystkie procesy w zaszyfrowanej bazie danych, Audit Trail. Wyniki pomiarów mogą być podpisane elektronicznie w celu zapewnienia jakości.
Dzielniki próbek
Każdy pomiar jest tylko tak dobry, jak poprzedzające go pobieranie i przygotowanie próbki. Szczególnie w przypadku sypkich ciał stałych o szerokim rozkładzie, występuje segregacja, która prowadzi do nieprawidłowego rozkładu wielkości cząstek w próbce. Dzięki zastosowaniu dzielnika próbek można łatwo uzyskać reprezentatywne podpróbki, co z kolei gwarantuje uzyskanie reprezentatywnych i istotnych wyników. MICROTRAC zdecydowanie poleca rozdzielacze szczelinowe i obrotowe dzielniki próbek firmy Retsch, należącej do grupy Verder Scientific.
Na wiele właściwości materiałów sypkich, takich jak płynność, rozpuszczalność, skuteczność filtracji, reaktywność, ścieralność i smak, znaczący wpływ ma wielkość cząstek. Właśnie dlatego określanie wielkości cząstek jest powszechnie stosowane jako element kontroli jakości w wielu różnych branżach.
CAMSIZER S1 dostarcza w ciągu zaledwie kilku minut ważnych danych pomiarowych, które określają jakość próbki. Wyniki są spójne z tradycyjną analizą sitową, co oznacza, że ustalone specyfikacje produktu nie muszą być zmieniane. Ze względu na wysoki poziom automatyzacji, błędy pomiarowe są praktycznie niemożliwe, a dodatkowym zyskiem jest znacznie wyższa przepustowość próbki i wydajność. Kolejną zaletą jest to, że analiza kształtu dostarcza dodatkowych informacji o próbce, które nie są dostępne w przypadku analizy sitowej.
piasek
nawozy
cukier

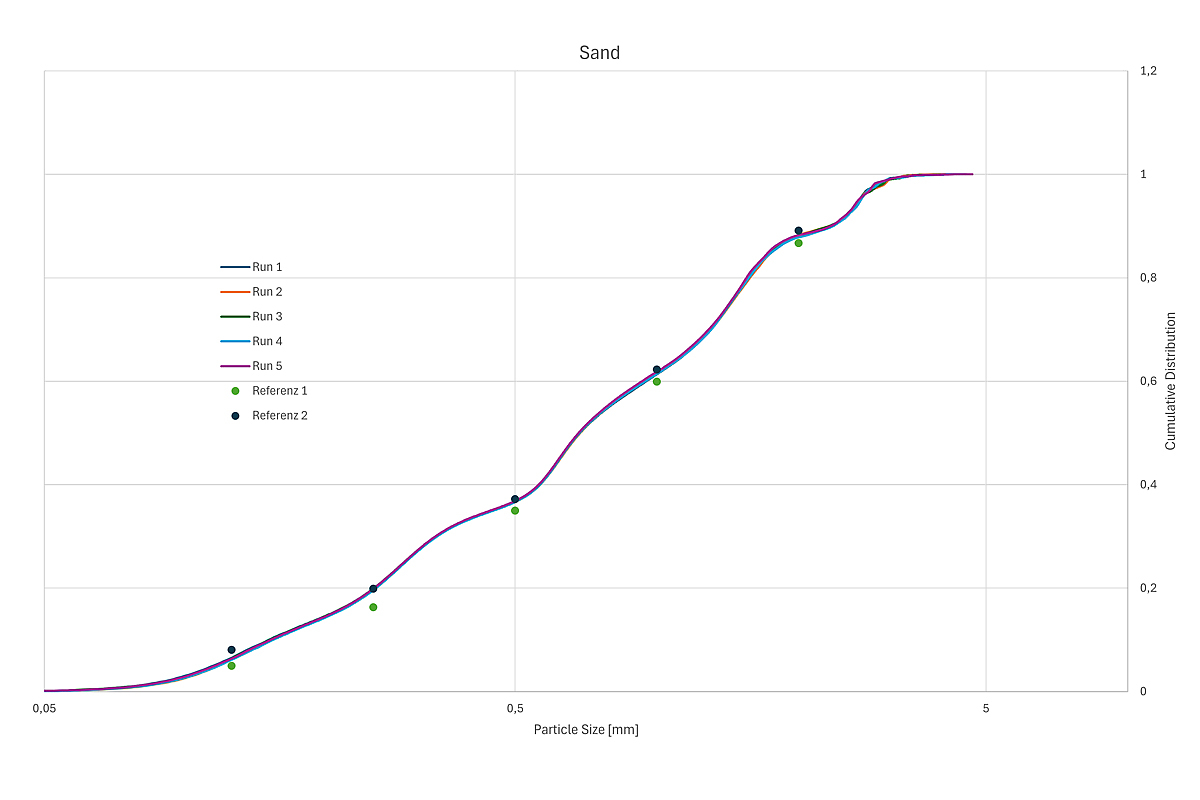

Piasek jest jednym z najważniejszych standardowych zastosowań dynamicznej analizy obrazu. Przy nominalnym rozmiarze od 63 μm do 2000 μm, piasek znajduje się dokładnie w zakresie pomiarowym analizatora CAMSIZER S1. Zarówno szerokie rozkłady, jak i ściśle przesiane frakcje mogą być łatwo analizowane za pomocą CAMSIZER S1 w bardzo krótkim czasie, dzięki czemu wyniki są zgodne z wynikami analizy sitowej. Zamieszczone przykłady pomiarów pokazują 5 powtórzeń dla próbki piasku o szerokim rozkładzie, w tym oczekiwany zakres wyników przesiewania dla tego produktu.

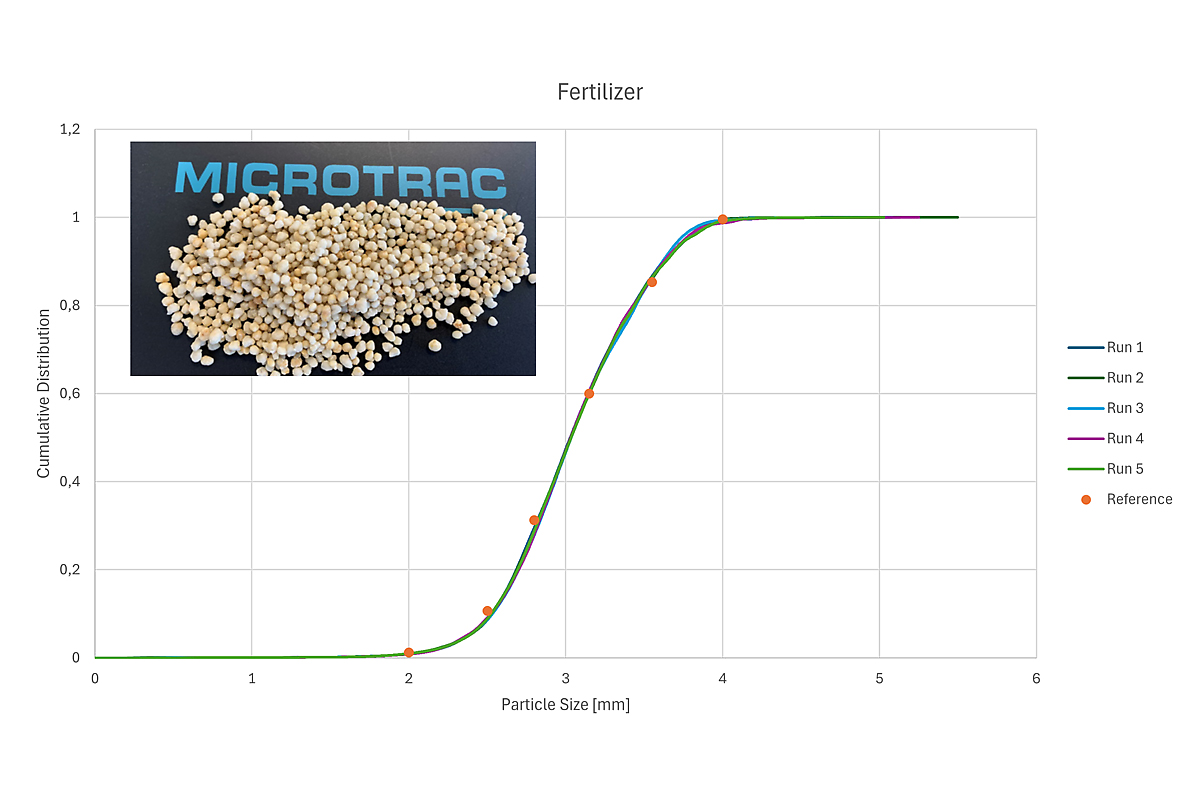

Nawozy stanowią jeden z głównych zastosowań dynamicznej analizy obrazu. Największą zaletą jest szybki pomiar i wysoka przepustowość próbek, co oznacza, że wahania jakości produktu można wykryć bardzo wcześnie, co pozwala na wprowadzenie natychmiastowych korekt w samym procesie produkcyjnym. Zmniejsza to ilość odrzutów i zapewnia realne oszczędności kosztów. Dobrze wyregulowany system analizy obrazu zapewnia pełny rozkład wielkości i kształtu próbki nawozu w czasie ok. dwóch minut.

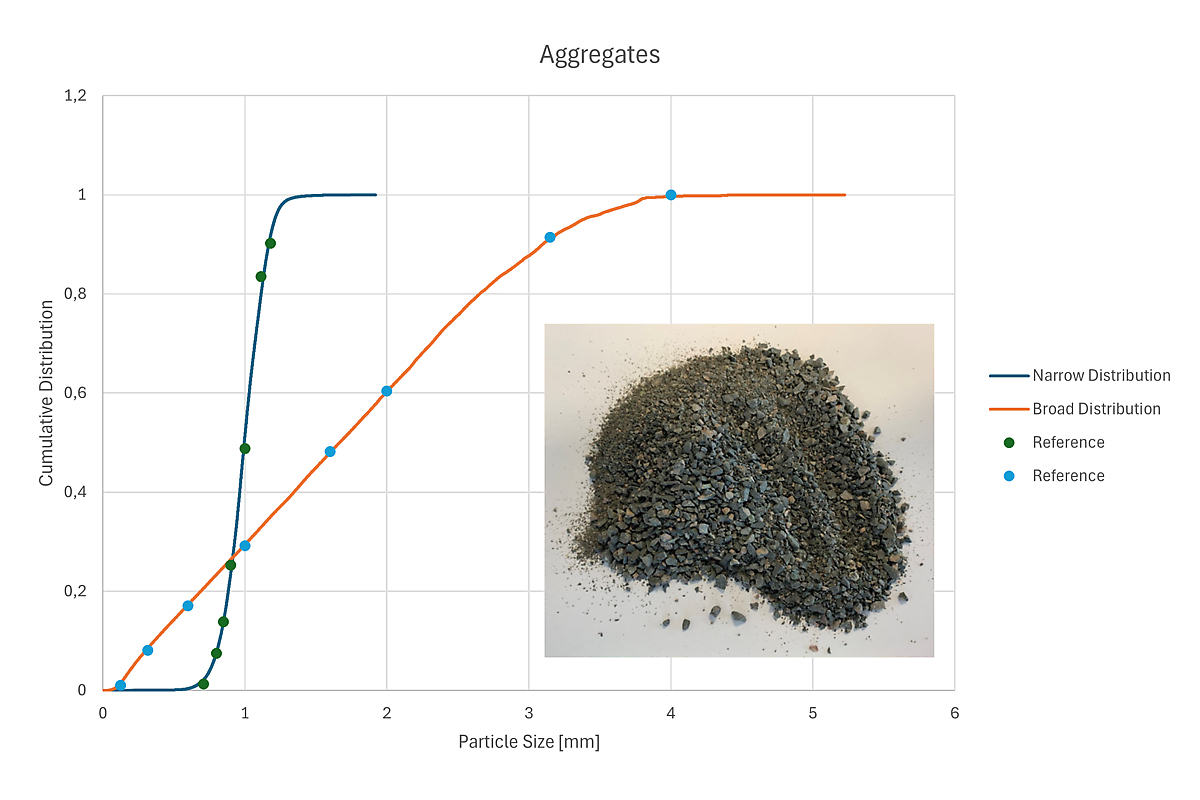

CAMSIZER S1 może być używany do szybkiej kontroli jakości podczas analizy kruszyw. Zdolność urządzenia do pomiaru zarówno szerokich jak i wąskich rozkładów uziarnienia z doskonałą zgodnością z analizą sitową jest imponująca. Przykład pokazuje dwie próbki pokruszonej skały, jedną o zakresie wielkości od 63 μm do 4 mm i jedną o wąskim zakresie wielkości ziarna od 710 μm do 1,25 mm.

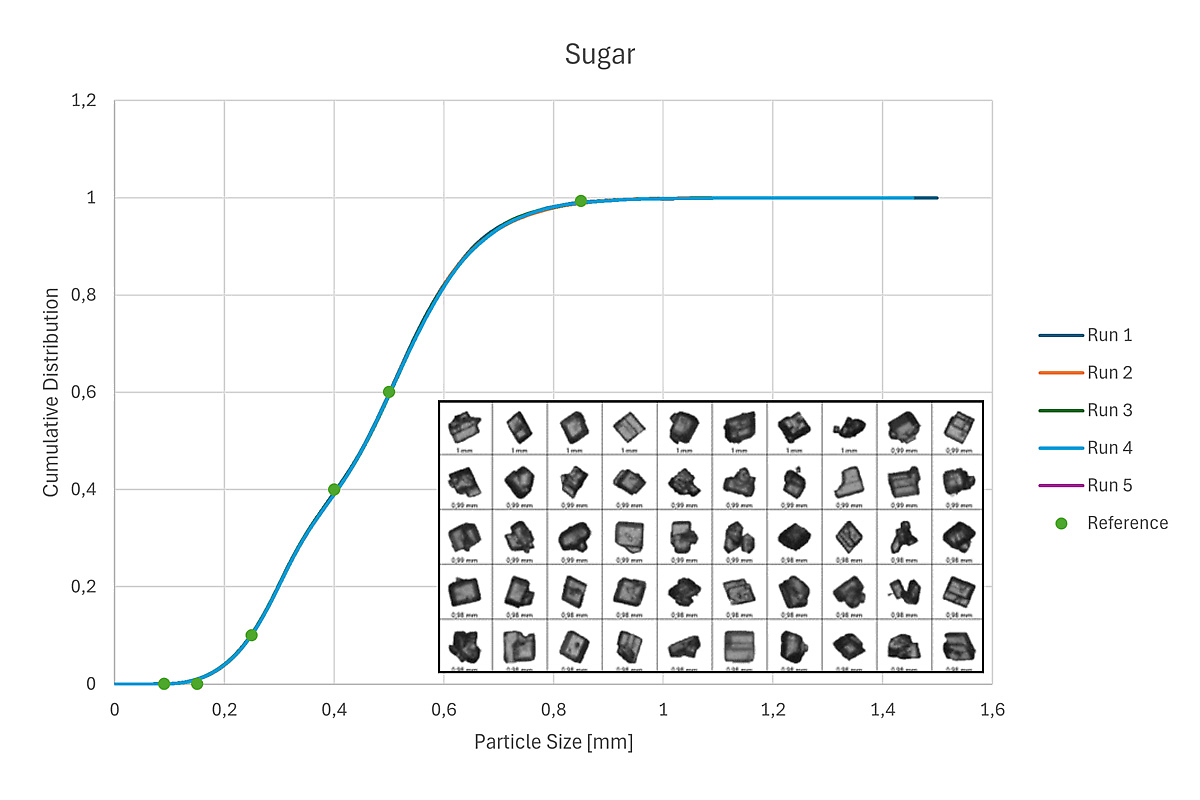

W zależności od dalszego zastosowania, należy uzyskać różne rozkłady wielkości cukru, np. dla napojów, mieszanek do pieczenia, wyrobów cukierniczych lub cukru domowego. CAMSIZER S1 nadaje się do szybkiej charakterystyki cukru, co jest szczególnie korzystne podczas zbiorów buraków, gdy produkuje się dużo materiału, ponieważ czasochłonna analiza sitowa nie jest już konieczna. Przykład pomiaru pokazuje pięć pomiarów zwykłej próbki cukru i odpowiadającą im analizę sitową. Oczywiście wszystkie inne sypkie materiały, takie jak sole, mogą być równie dobrze mierzone za pomocą CAMSIZER S1.
Aby znaleźć najlepsze rozwiązanie dla swoich potrzeb w zakresie charakterystyki cząstek, odwiedź naszą bazę danych aplikacji

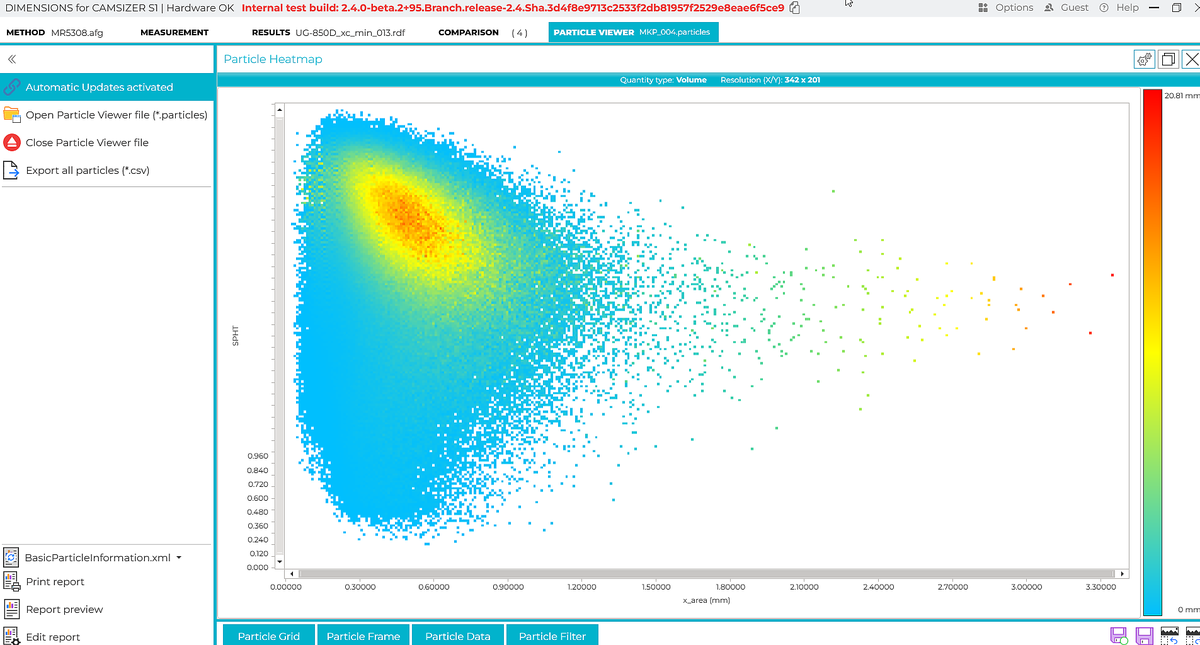

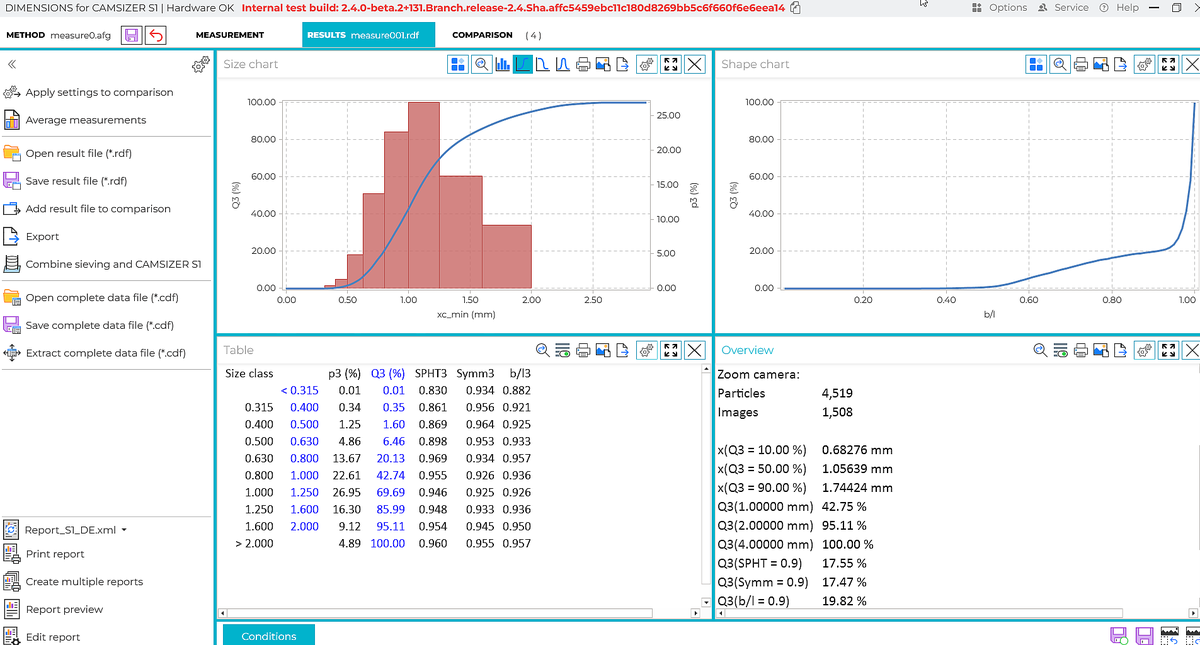

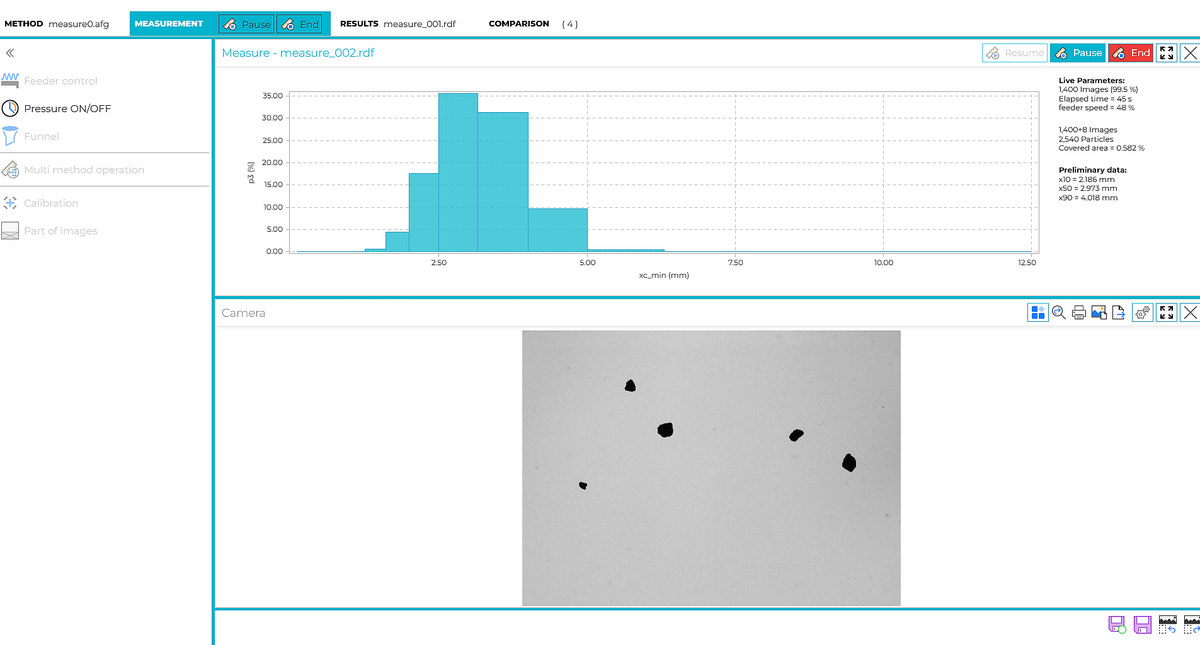

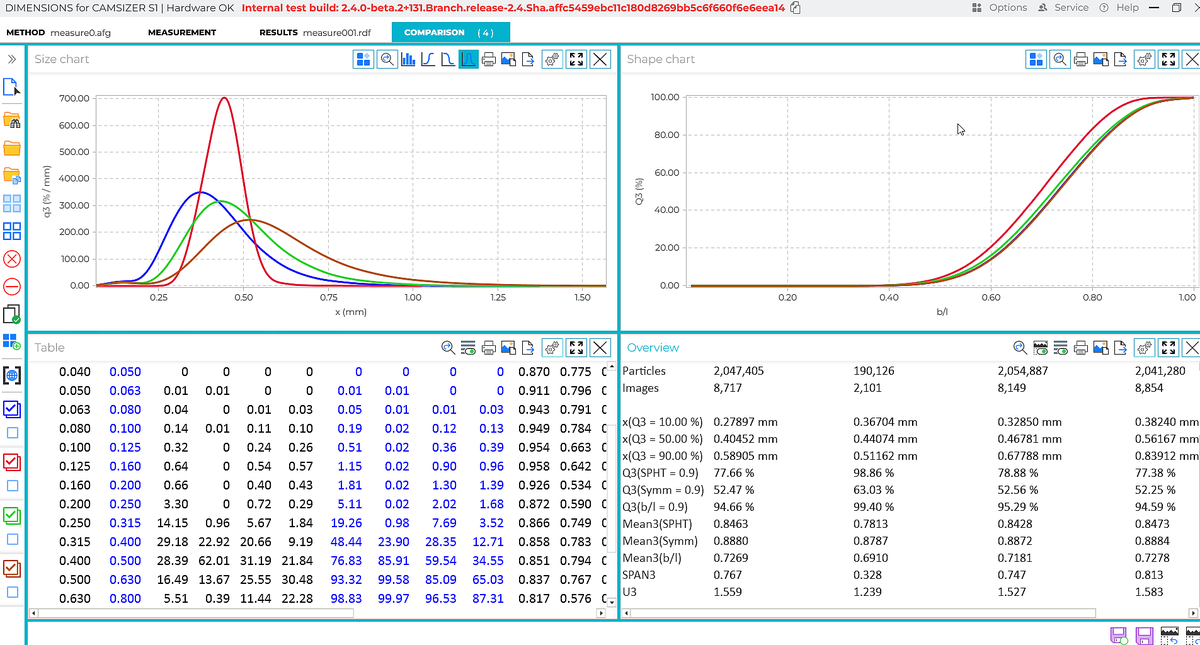

Wszystkie parametry widoczne na pierwszy rzut oka: Dynamiczna cyfrowa analiza obrazu dostarcza wielu informacji na temat materiału próbki, którą mamy do dyspozycji. Wydajne oprogramowanie DIMENSIONS rejestruje dziesiątki parametrów dotyczących każdej pojedynczej cząstki i prezentuje wyniki w przejrzystym, zgodnym ze standardami raporcie pomiarowym, który można dostosować do indywidualnych potrzeb.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Zasada pomiaru | Dynamiczna Analiza Obrazu (ISO 13322-2) |
| Zakres pomiarowy | 30 µm do 5 mm (rekomendowany 50 µm do 4,5 mm) |
| Parametr(y) | Analiza cząstek 2D z podstawowymi definicjami rozmiaru i kształtu |
| Kamera | 12,5 Megapikseli |
| Czas pomiaru | ok. 2 do 5 min (w zależności od wymaganej statystki pomiaru) |
| Oprogramowanie | Microtrac DIMENSIONS |
| Wymiary | 850 × 650 × 350 mm |
| Waga | Ok. 40 kg |
| Certyfikat CE | tak |
