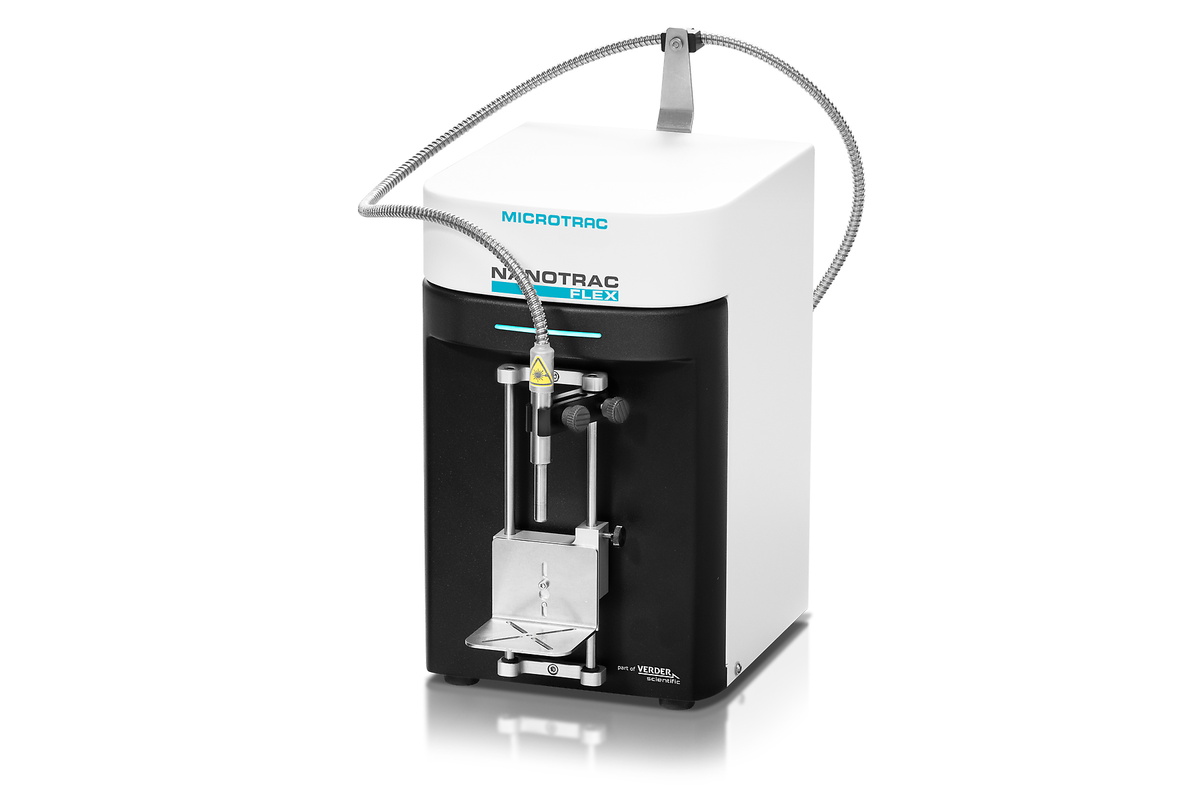

NANOTRAC Flex firmy Microtrac to wysoce elastyczny analizator wielkości nanocząstek oparty na metodzie dynamicznego rozpraszaniu światła (DLS), który dostarcza informacji o wielkości cząstek, ich stężeniu i masie cząsteczkowej. Dzięki niezawodnej technologii pomiarowej umożliwia on szybsze pomiary, wyższą precyzję i dokładność. Wszystko te zalety mieszczą się w kompaktowym analizatorze DLS z rewolucyjną stałą sondą optyczną. Dzięki unikalnej i elastycznej konstrukcji sondy pomiarowej oraz zastosowaniu w NANOTRAC FLEX metody detekcji ze wzmocnieniem laserowym, użytkownik może użyć dowolnego naczynia jako celi pomiarowej. Taka konstrukcja pozwala na pomiary próbek w szerokim zakresie stężeń, próbek monomodalnych lub multimodalnych, a wszystko to bez wcześniejszej wstępnej znajomości rozkładu wielkości cząstek. Jest to możliwe dzięki zastosowaniu metody częstotliwościowego spektrum mocy - Frequency Power Spectrum (FPS) zamiast klasycznej spektroskopii korelacji fotonów (PCS).

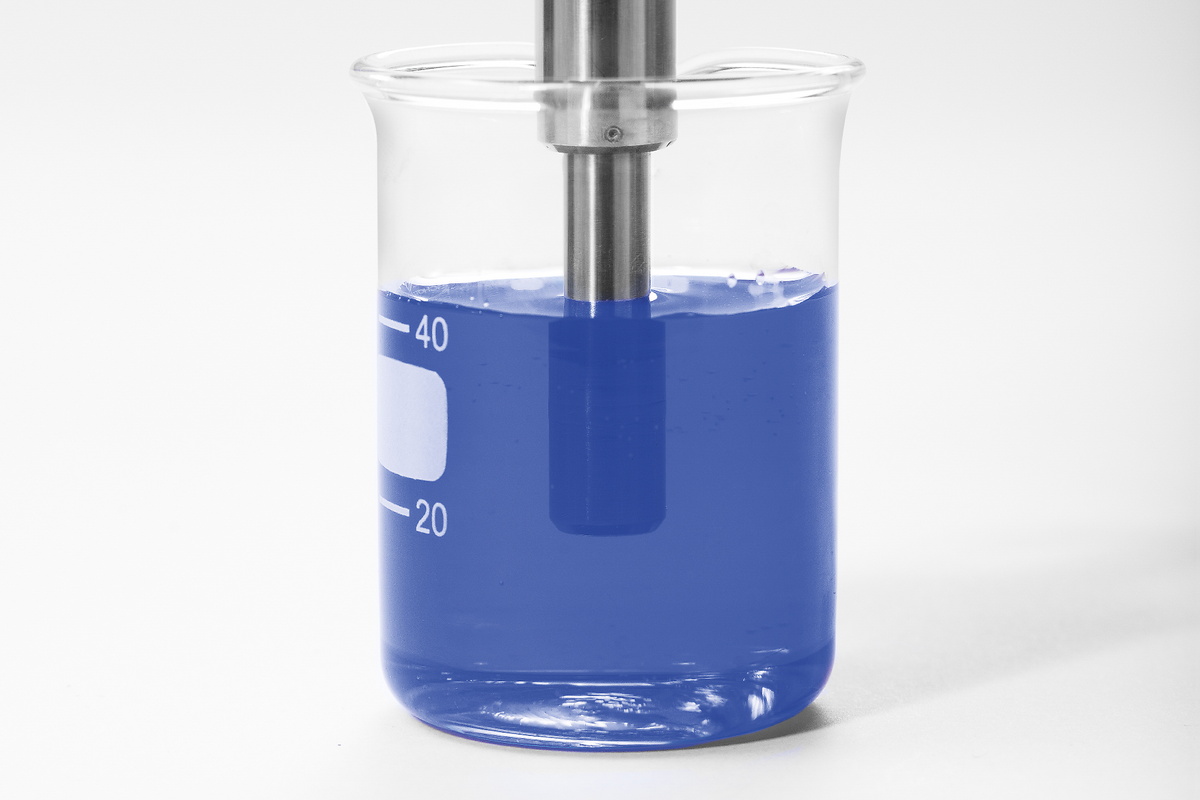

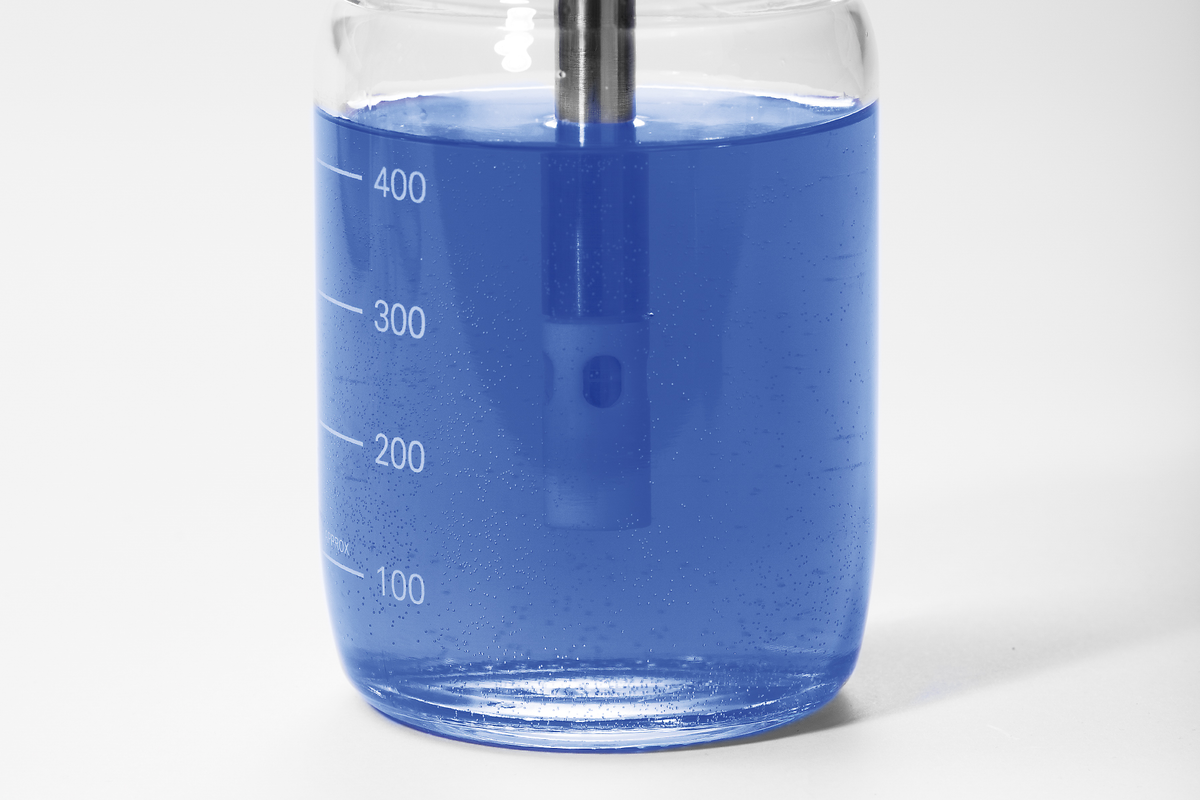

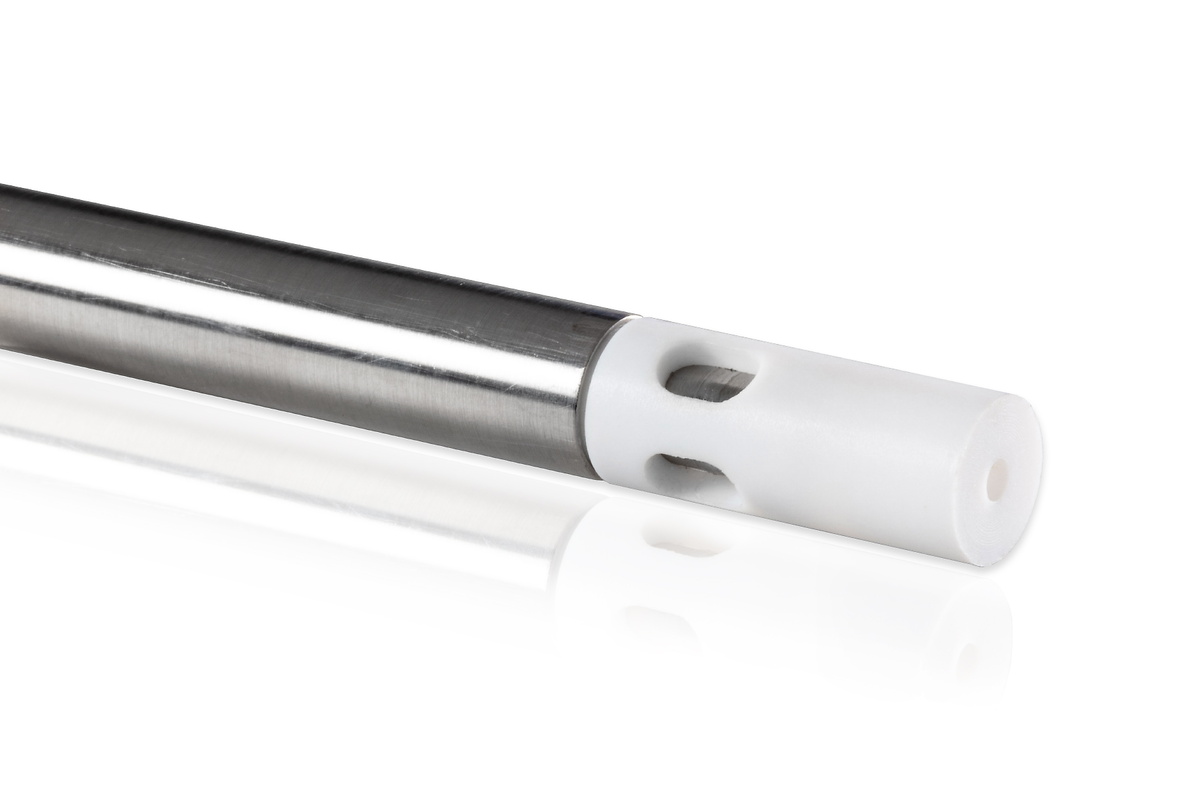

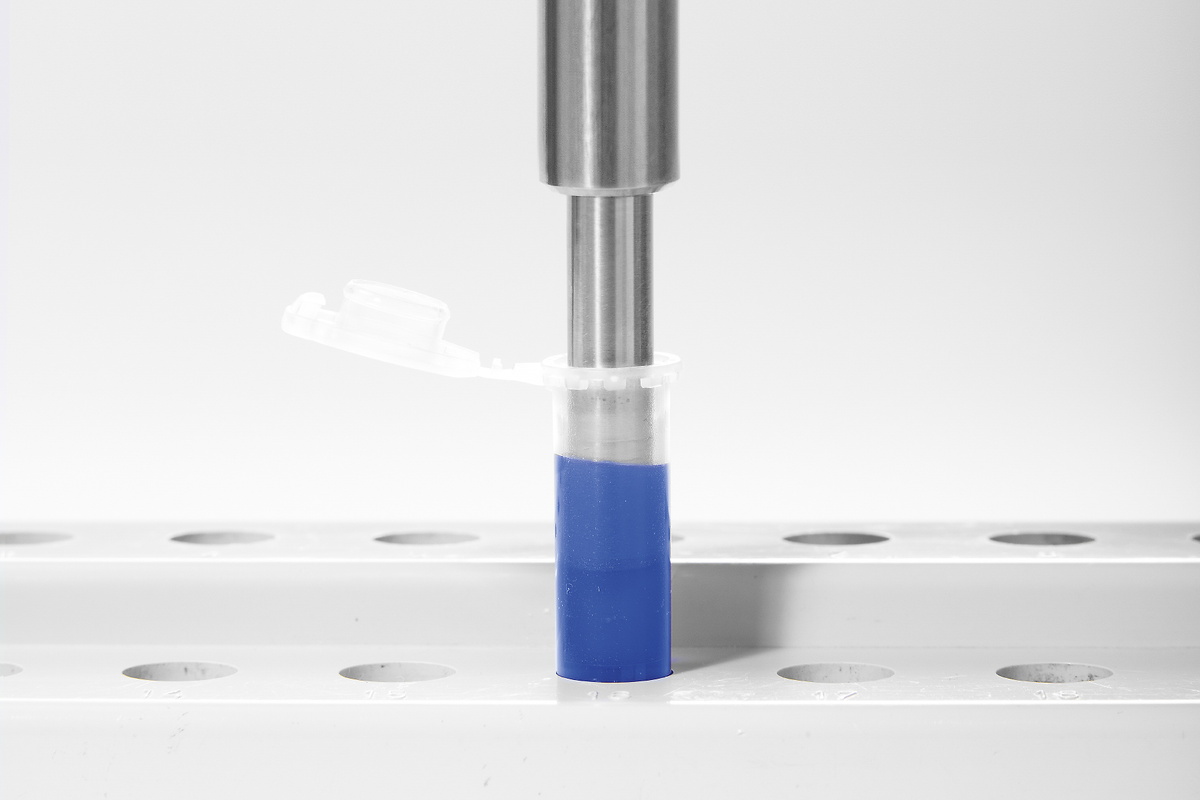

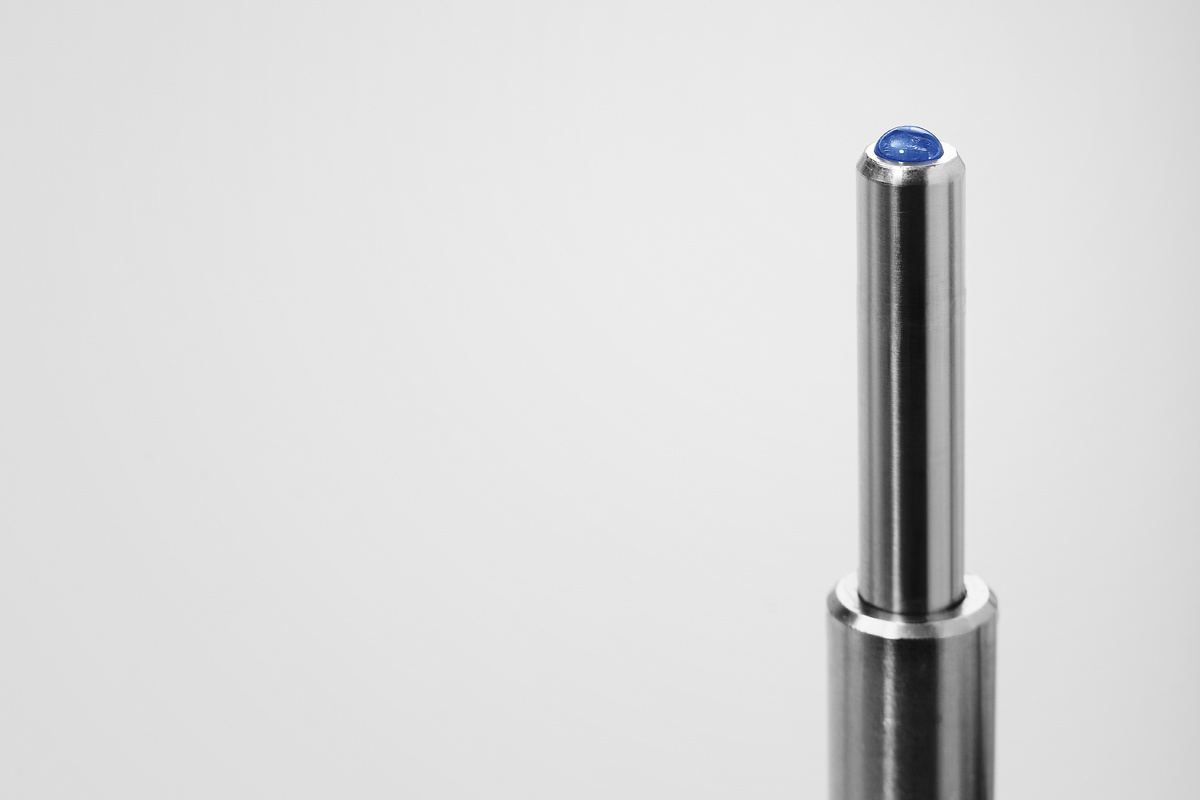

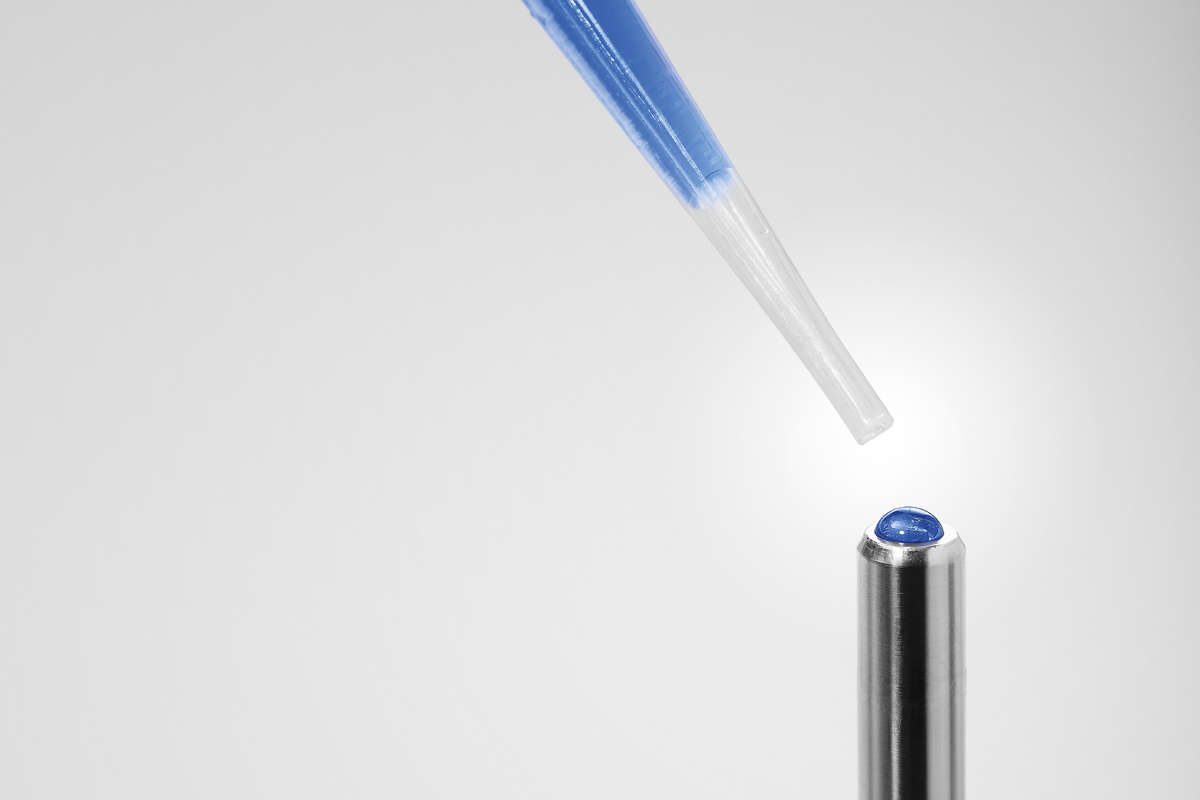

Unikalna konstrukcja sondy NANOTRAC FLEX pozwala na dokładny pomiar nawet jednej kropli, dzięki czemu wymagana jest jedynie minimalna objętość próbki. Sonda z łatwością mieści się również w probówce Eppendorf 1,5 ml lub 2,0 ml. NANOTRAC FLEX umożliwia wykorzystanie dowolnego naczynia jako celi pomiarowej, przez co nie ma potrzeby stosowania jakichkolwiek dodatkowych kuwet. Takie podejście umożliwia zastosowanie sondy zarówno przy linii, jak i w linii do monitorowania wzrostu cząstek podczas reakcji. W czasie trwania reakcji, dyspersja albo płynie albo miesza się. Ruch dyspersji przesłania ruch Browna i pomiar metodą dynamicznego rozpraszania światła (DLS) jest zwykle niemożliwy. Do pomiarów w mieszanych lub poruszających się cieczach można użyć akcesorium, jakim jest FlowGuard. Ta specjalna nakładka na końcówkę sondy NANOTRAC FLEX tworzy wokół niej swoistą osłonę, a jej konstrukcja zatrzymuje ciecz w obszarze pomiarowym. Kryza zapewnia stałą wymianę próbki, spowalniając jednocześnie ruch mieszający na styku z sondą. Taka konstrukcja zapewnia dokładny pomiar rozkładu wielkości cząstek, który jest reprezentatywny dla zawiesiny znajdującej się poza osłoną FlowGuard. Opisana budowa sondy umożliwia pomiar próbek w szerokim zakresie stężeń, próbek monomodalnych lub multimodalnych, a wszystko to bez wcześniejszej znajomości rozkładu wielkości cząstek czy nawet zakresu pomiarowego. Sonda jest również bardzo łatwa i szybka do oczyszczenia przed pomiarem kolejnej próbki. Dodatkowo, użytkownik może wykorzystać dowolne naczynie jako celę pomiarową, co znacznie zwiększa elastyczność i możliwości zastosowania do różnych aplikacji.
STABINO ZETA zapewnia bardzo szybkie, precyzyjne i powtarzalne pomiary potencjału zeta dzięki odpowiednio wysokiej rozdzielczości i gęstości punktów pomiarowych. STABINO ZETA może mierzyć potencjał zeta cząstek o wielkości w zakresie od 0,3 nm do 300 µm, przy zakresie stężeń do 40% objętości. Dzięki unikalnej technologii pomiarowej, STABINO ZETA może określić pięć parametrów jednocześnie w ciągu zaledwie kilku sekund. W połączeniu z analizatorem DLS firmy Microtrac, NANOTRAC FLEX, rozmiar cząstek może być mierzony w tym samym czasie, w tej samej próbce. Ponadto STABINO ZETA ma wbudowaną funkcję miareczkowania, w której wszystkie parametry są analizowane jednocześnie na każdym etapie dozowania. Określenie punktu izoelektrycznego jest jedną z możliwości miareczkowania i jest wykonywane w ciągu kilku minut.
Wszechstronność to największa siła metody dynamicznego rozpraszania światła (DLS). Dzięki niej metoda ta znajduje zastosowanie w tak wielu aplikacjach zarówno w badaniach naukowych, jak i w przemyśle do takich próbek jak farmaceutyki, koloidy, mikroemulsje, polimery, minerały przemysłowe, tusze i wiele innych.
środki farmaceutyczne
emulsje
stal
Aby znaleźć najlepsze rozwiązanie dla swoich potrzeb w zakresie charakterystyki cząstek, odwiedź naszą bazę danych aplikacji
Oprogramowanie DIMENSIONS LS składa się z pięciu przejrzyście zorganizowanych obszarów roboczych ułatwiających opracowywanie metod i obsługę urządzenia NANOTRAC. Wyświetlanie wyników i ocena wielu analiz są możliwe w odpowiednich obszarach roboczych, nawet podczas trwających pomiarów.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Metoda | Rozpraszanie wsteczne ze wzmocnieniem laserowym |
| Model obliczeniowy | Spektrum mocy FFT |
| Kąt pomiaru | 180° |
| Zakres pomiarowy | 0,3 nm - 10 µm |
| Cela na próbkę | Sonda zewnętrzna (in situ) |
| Analiza potencjału Zeta | - |
| Pomiar masy cząsteczkowej | Tak |
| Masa cząsteczkowa - zakres | <300 Da -> 20 x 10^6 Da |
| Zakres temperatury | +4°C - +90°C |
| Dokładność temperatury | ± 0,1°C |
| Pomiar na linii | Tak |
| Odtwarzalność (rozmiar) | =< 1% |
| Objętość próbki | pojedyncza kropla – ∞ |
| Pomiar stężenia | Tak |
| Stężenie próbki | do 40 % (w zależności od próbki) |
| Nośniki cząstek | Woda, polarne i niepolarne rozpuszczalniki organiczne, kwasy i zasady |
| Laser | 780 nm, 3 mW |
| Wilgotność | 90% bez kondensacji |
| Wymiary (szer. x wys. x gł.) | 180 x 300 x 260 mm |
Układ optyczny analizatora wielkości cząstek nano - NANOTRAC FLEX - stanowi sonda zawierająca światłowód sprzężony z rozdzielaczem Y. Wiązka lasera jest skupiana wewnątrz próbki, blisko końca sondy pomiarowej. Część wiązki światła odbija się od znajdującego się w sondzie okna wykonanego ze szkła szafirowego i wraca do fotodiodowego detektora. Światło lasera przenika również przez mierzoną dyspersję, a rozproszona przez cząsteczki wiązka odbija się pod kątem 180 stopni i trafia z powrotem do tego samego detektora. Poziom sygnału optycznego pochodzącego od światła rozproszonego przez znajdujące się w próbce cząstki jest znacznie niższy niż poziom sygnału oryginalnego. Wiązka oryginalnego sygnału o wysokiej amplitudzie odbita od szafirowego szkła miesza się z powracającym światłem o niskiej amplitudzie odbitym od mierzonych cząstek dając sygnał powrotny o wysokiej amplitudzie. Taka metoda detekcji wykorzystująca bezzakłóceniowe wzmocnienie optyczne zapewnia do 106 razy większy stosunek sygnału do szumu niż inne metody DLS, w tym spektroskopia korelacji fotonowej (PCS) czy NanoTracking (NT) lub Nanoparticle Tracking Analysis (NTA). Szybka Transformata Fouriera (FFT) sygnału wzmocnionego optycznie daje liniowe widmo częstotliwościowe mocy, które jest następnie przekształcane do skali logarytmiczną i dekonwolutowane (rozplatane - sygnał pochodzący od próbki jest oddzielany od sygnału oryginalnego), tak by uzyskać wynikowy rozkład wielkości cząstek. Zastosowanie Wzmocnionej Detekcji Laserowej (wzmocnienia optycznego) umożliwia poprawne i pewne obliczenie widma częstotliwościowego dla wszystkich rodzajów rozkładów wielkości cząstek - wąskich, szerokich, jedno- lub wielomodalnych - bez potrzeby uzyskania informacji a priori mającej na celu dopasowania algorytmu, jak to ma miejsce w przypadku PCS. Metoda detekcji ze wzmocnieniem laserowym firmy Microtrac jest odporna na aberracje sygnału spowodowane zanieczyszczeniami w próbce. Klasyczne instrumenty PCS muszą albo filtrować próbkę, albo tworzyć skomplikowane metody pomiarowe, aby wyeliminować te nieprawidłowości.
1. Detektor | 2. Odbita wiązka lasera i światło rozproszone | 3. Okienko szafirowe | 4. Rozgałęźnik wiązki Y | 5. Soczewka GRIN | 6. Próbka | 7. Wiązka laserowa w światłowodzie | 8. Laser

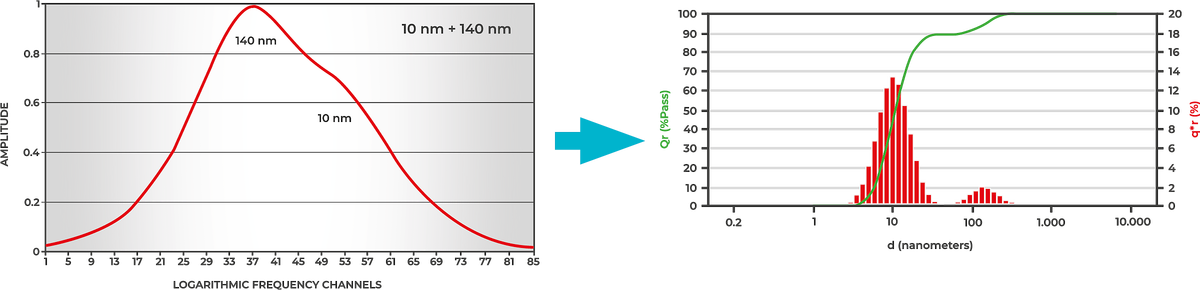

1. Szacowanie rozkładu wielkości cząstek | 2. Obliczenie szacunkowej wielkości cząstek | 3. Kalkulacja błędów w obliczeniu wielkości cząstek | 4. Korekta rozkładu | 5. Minimalizacja błędu poprzez powtórzenie kroków 1-4 | 6. Ostateczny wynik dla minimalnego błędu pomiarowego
