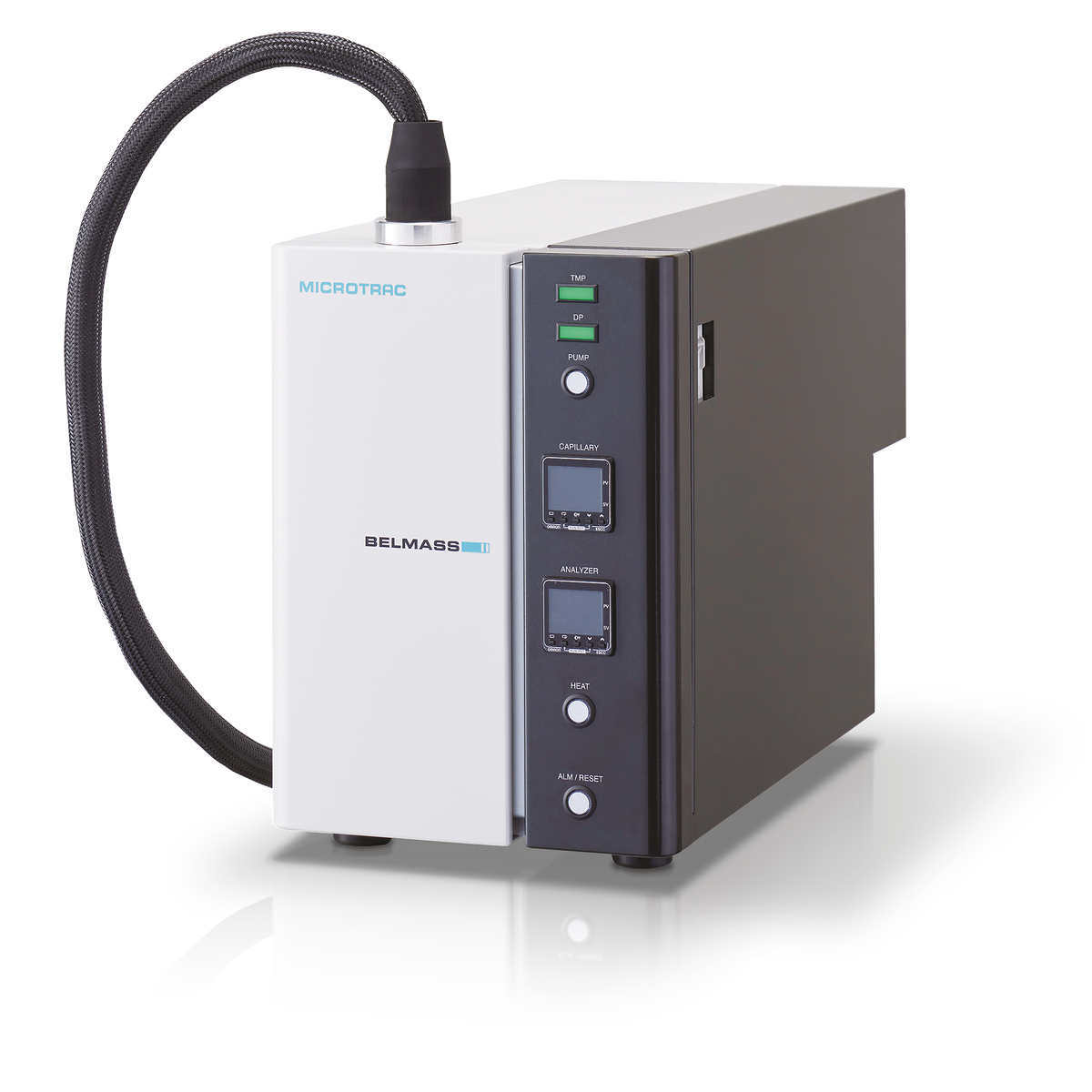

Kwadrupolowy Spektrometr Masowy BELMASS II

Poproś o ofertę
Arkusz danych

Język:

Spektrometr masowy do jakościowej i ilościowej analizy gazów

Spektrometria mas (MS) to technika analityczna do określania składu czystych lub mieszanin gazów, par, cieczy, a nawet ciał stałych. W wyniku bombardowania próbkę wiązką elektronów, powstają jony, które są rozdzielane zgodnie z ich stosunkiem masy do ładunku. Otrzymane widmo masowe jest wykresem intensywności w funkcji stosunku masy do ładunku.

BELMASS II to kwadrupolowy spektrometr mas (QMS), unikalny analizator mas stosowany w spektrometrii mas. Kwadrupol składa się z czterech cylindrycznych prętów ułożonych równolegle do siebie. Poprzez przyłożenie oscylującego pola elektrycznego do prętów, jony są rozdzielane na podstawie stabilności ich trajektorii w funkcji ich stosunku masy do ładunku (m/z). Powielacz elektronowy wykrywa odchylone jony. BELMASS II można łączyć z różnymi aparatami. Szczególnie w połączeniu z BELCAT II może dostarczyć ważnych informacji o rodzajach desorbowanych gazów z mieszanin gazów/par i ich krzywych przebicia.

  • Kwadrupolowy spektrometr masowy mieszczący się na stole laboratoryjnym
  • Podgrzewany wąż umożliwiający analizę par
  • Aparat z wbudowanym spektrometrem mas i pompą próżniową

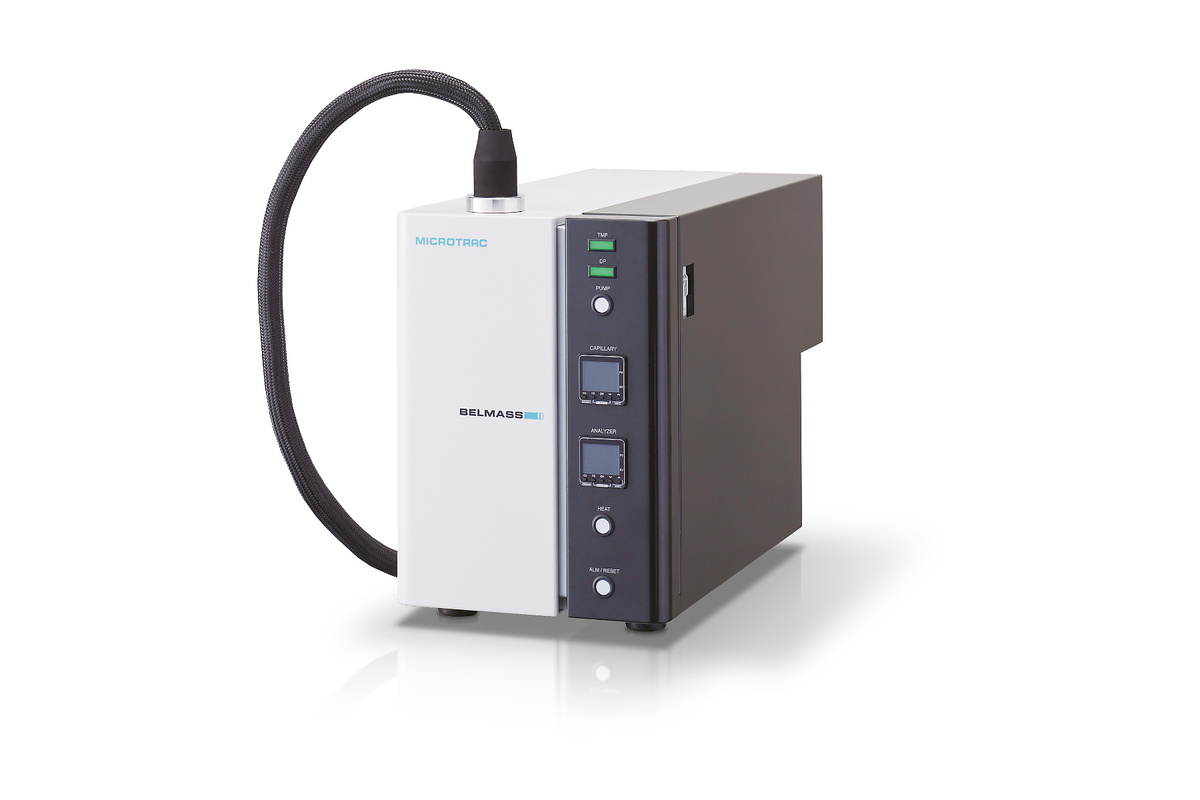

Kwadrupolowy Spektrometr Masowy BELMASS II

Przegląd

Detektor mas jest uznawany za najbardziej efektywny detektor do analizy jakościowej. Jednak uzyskanie dobrego wyniku ilościowego jest trudne, ze względu na niewielką ilość analizowanego gazu. Wybierając najbardziej odpowiednie materiały i komponenty, Microtrac z powodzeniem opracował spektrometr masowy BELMASS II o dużej pojemności ilościowej. Dzięki podgrzewanemu wężowi i suchej pompie membranowej możliwa jest nawet analiza gazowego amoniaku.

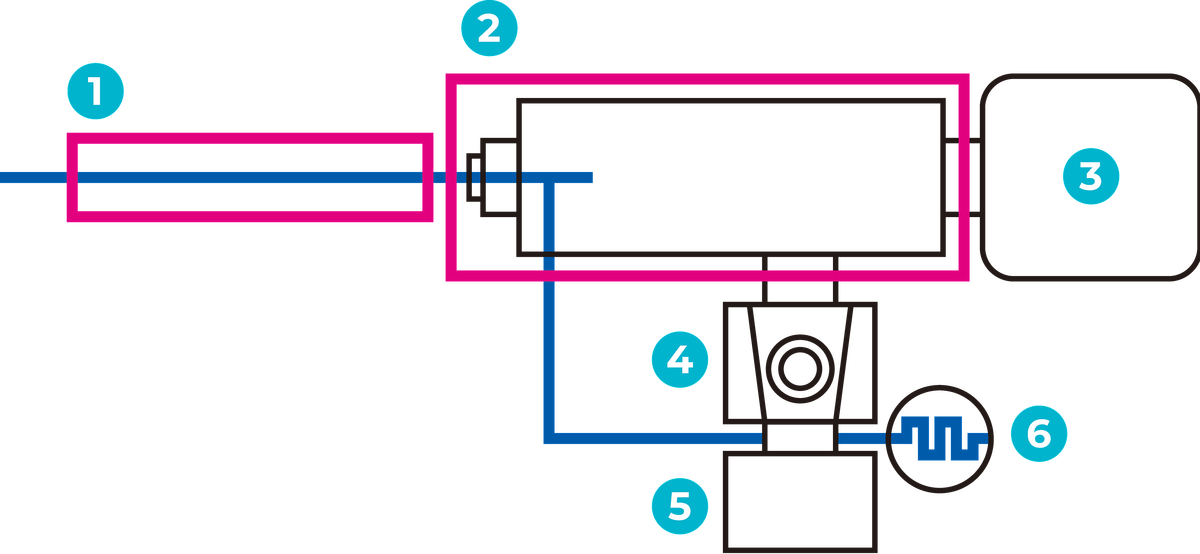

BELMASS II - Przegląd



1. Wlot próbki gazowej2. Wąż grzewczy
3. Analizator masy4. Pompa turbomolekularna
5. Pompa membranowa6. Wakuometr

Kwadrupolowy Spektrometr Masowy BELMASS II Oprogramowanie pomiarowe

Dzięki oprogramowaniu BELCAT II, przepływ poszczególnych składników jest mierzony w sposób ciągły, podczas gdy początek i koniec pomiaru można ustawić w określonym zakresie czasowym za pomocą timera. Dla osi pionowej dostępne jest skalowanie liniowe, logarytmiczne i automatyczne. Dane zewnętrzne, takie jak temperatura, można importować przez wejście sygnału analogowego, zapewniając jeszcze więcej szczegółów. W celu kompleksowego badania reakcji katalitycznej spektrometr mas BELMASS II można podłączyć do analizatora katalizatorów serii BELCAT.

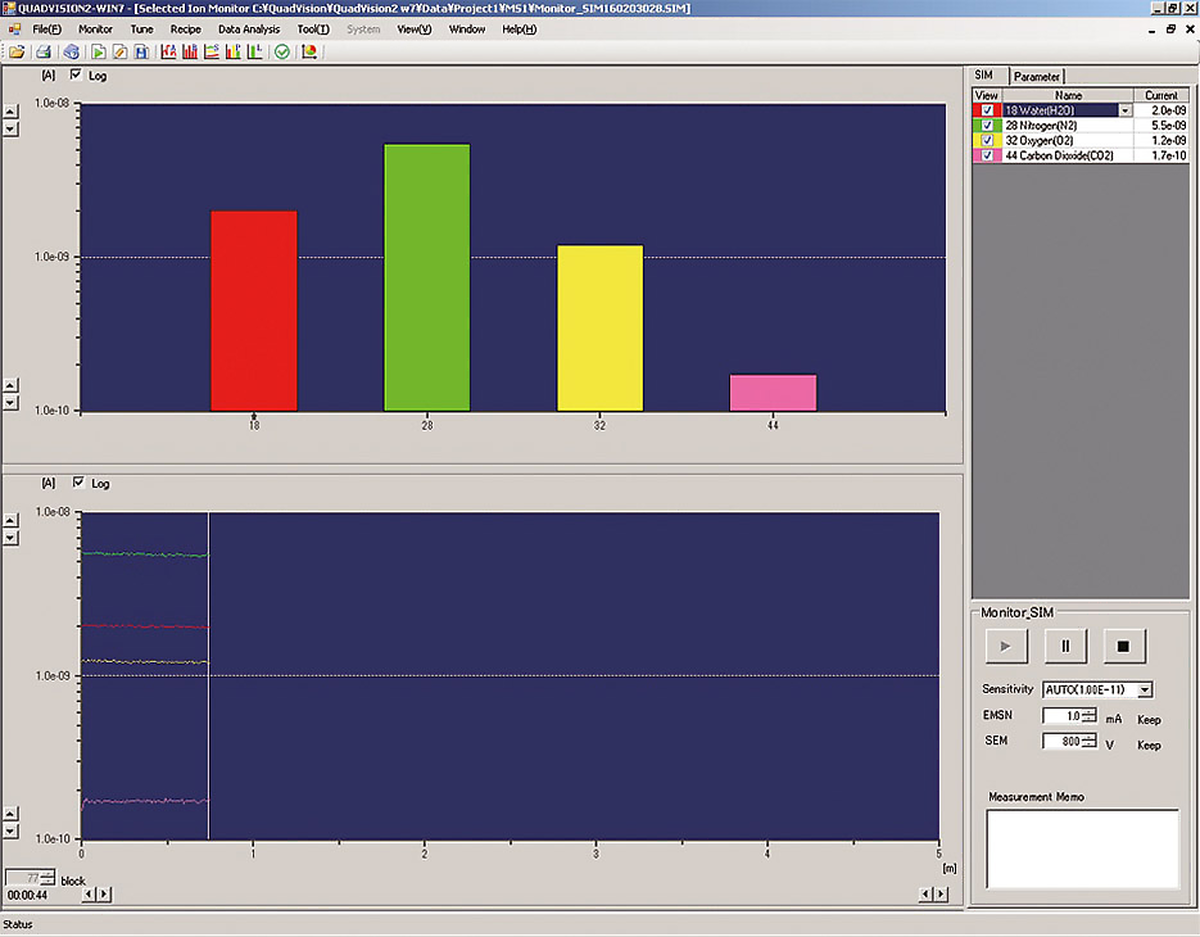

Monitorowanie wybranych jonów

Oprogramowanie pomiarowe -Monitorowanie wybranych jonów
  • Możliwość wyboru do 16 liczb masowych oraz monitorowania prądu jonowego w czasie
  • Tryb przydatny, gdy znane są rodzaje gazów reakcyjnych

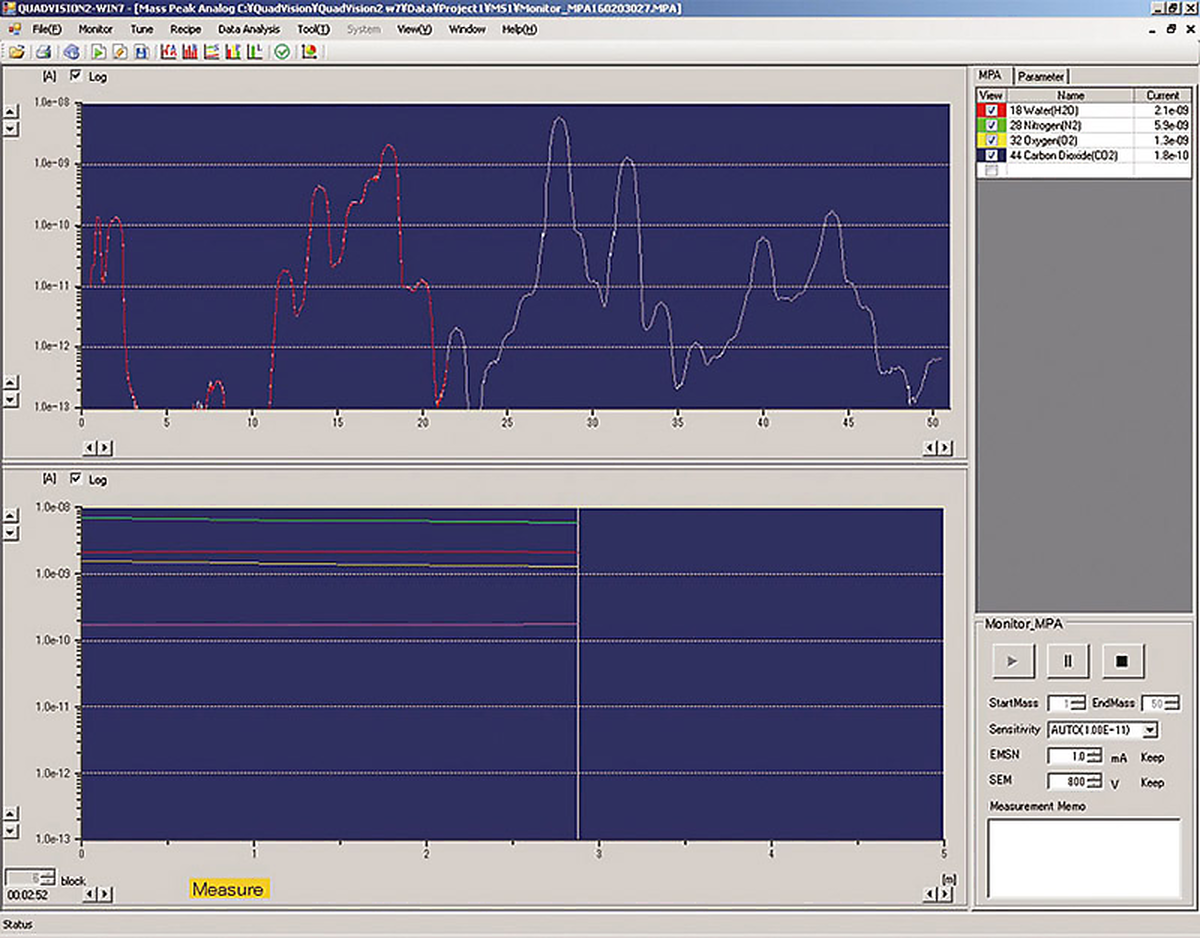

Monitorowanie pików masowych

Oprogramowanie pomiarowe -Monitorowanie pików masowych
  • Monitor pików masowych skanujący ustawiony zakres liczb masowych w sposób ciągły i wyświetlający widma
  • Tryb przydatny, gdy rodzaje gazów reakcyjnych nie są znane

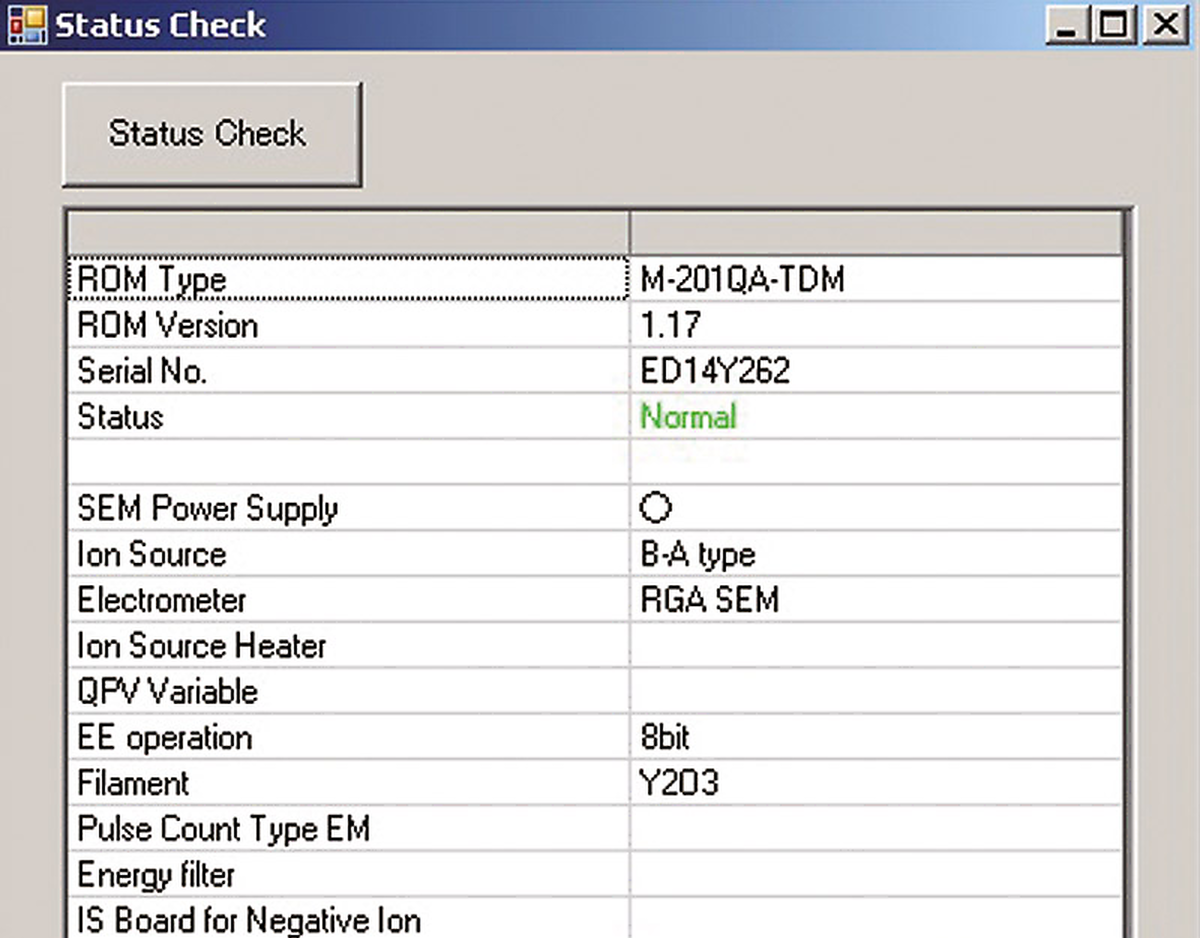

Kontrola stanu

Oprogramowanie pomiarowe -Kontrola stanu
  • Funkcja autodiagnostyki
  • Łatwe utrzymanie

Kwadrupolowy Spektrometr Masowy BELMASS II Oprogramowanie analityczne

Otrzymane widmo masowe można analizować za pomocą oprogramowania ChemMaster II firmy Microtrac. Kluczowe cechy tego przyjaznego dla użytkownika oprogramowania to:

  • możliwość przetworzenia widma oraz obliczenia powierzchni
  • przydatne funkcje, takie jak „korekta linii bazowej”, „filtr skoków szumów”, itp. umożliwiające dokładne obliczenie chemisorpcji
  • „dopasowanie rozkładu”, zaawansowana funkcja dekonwolucji pików umożliwiająca podzielenie zmierzonego widma na wiele pików oraz określenie liczby miejsc aktywnych obecnych na powierzchni katalizatora
  • możliwość analizowania widma pomiaru impulsowego

Chemisorpcja, dyspersja metalu i inne właściwości mogą być obliczone automatycznie.

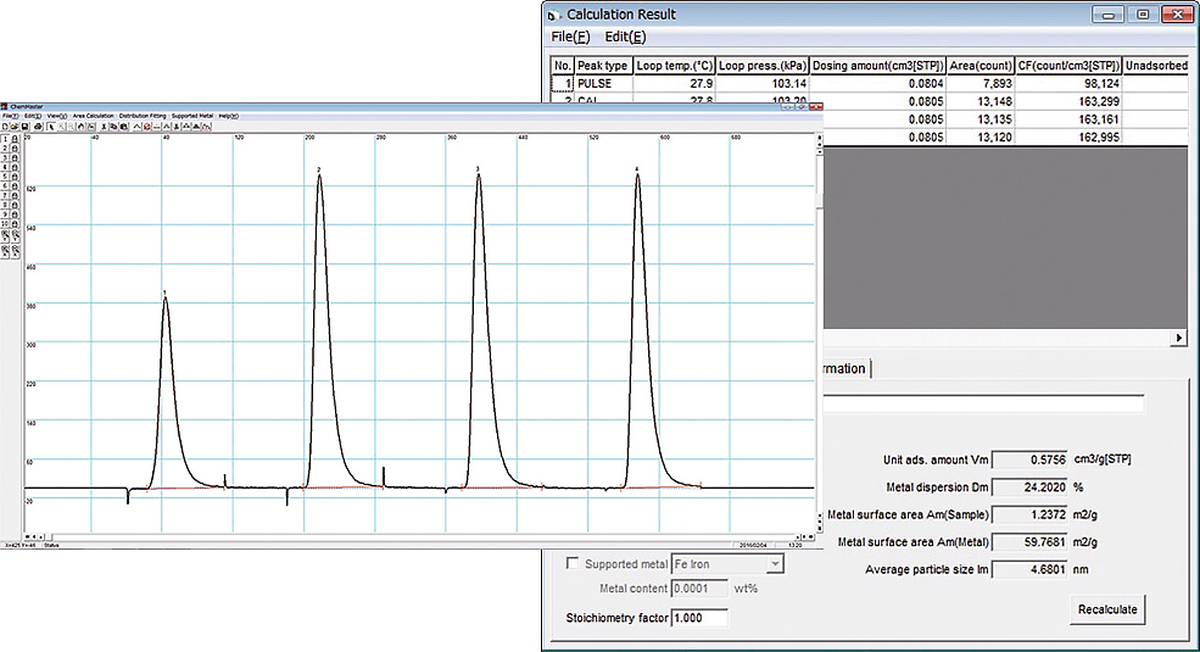

Obliczanie powierzchni

Oprogramowanie analityczne - Obliczanie powierzchni

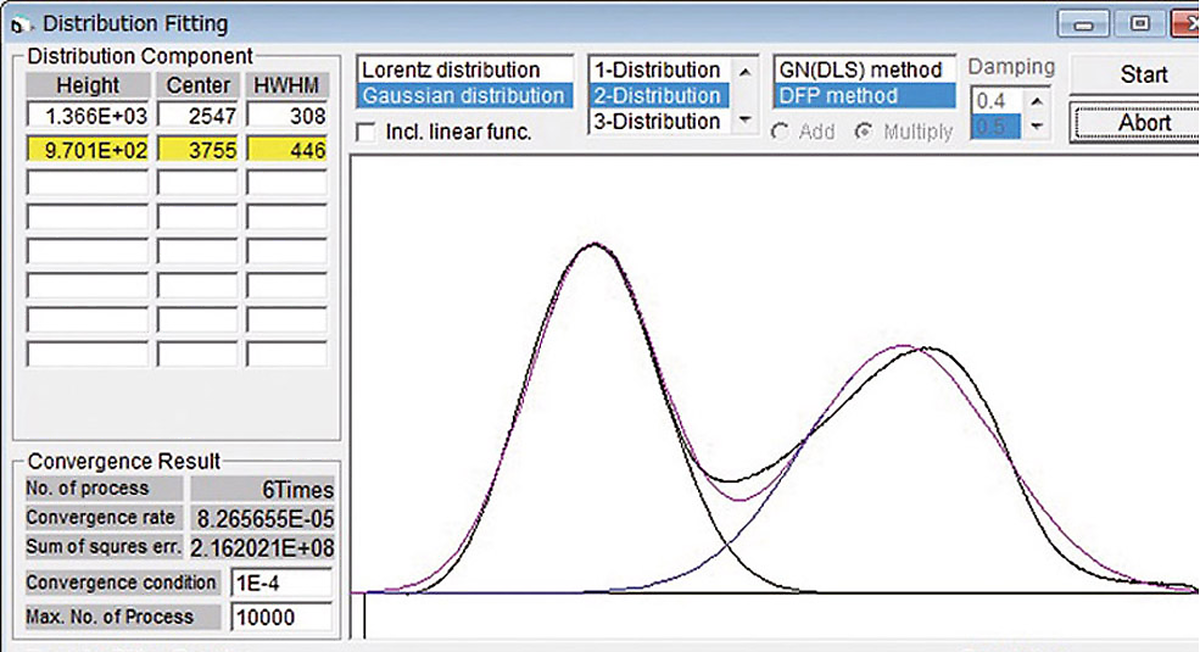

Dopasowanie rozkładu

Oprogramowanie analityczne - Dopasowanie rozkładu

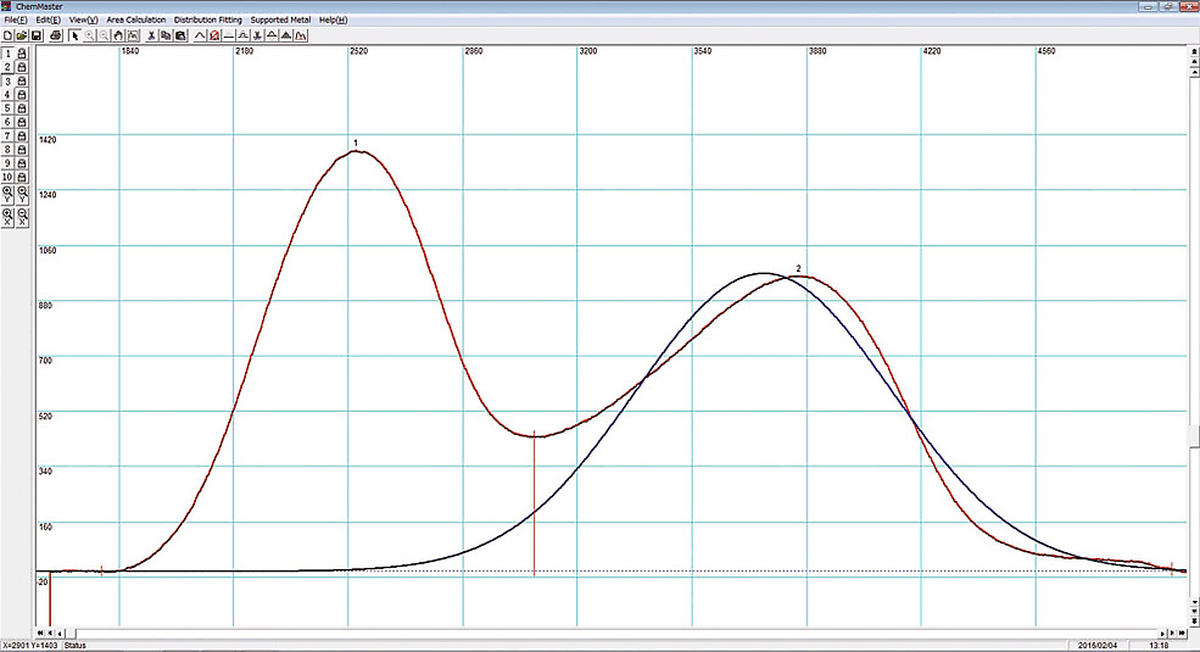

Dekonwolucja widma

Oprogramowanie analityczne - Dekonwolucja widma
Przykłady pomiarów - BELMASS II + BELCAT II

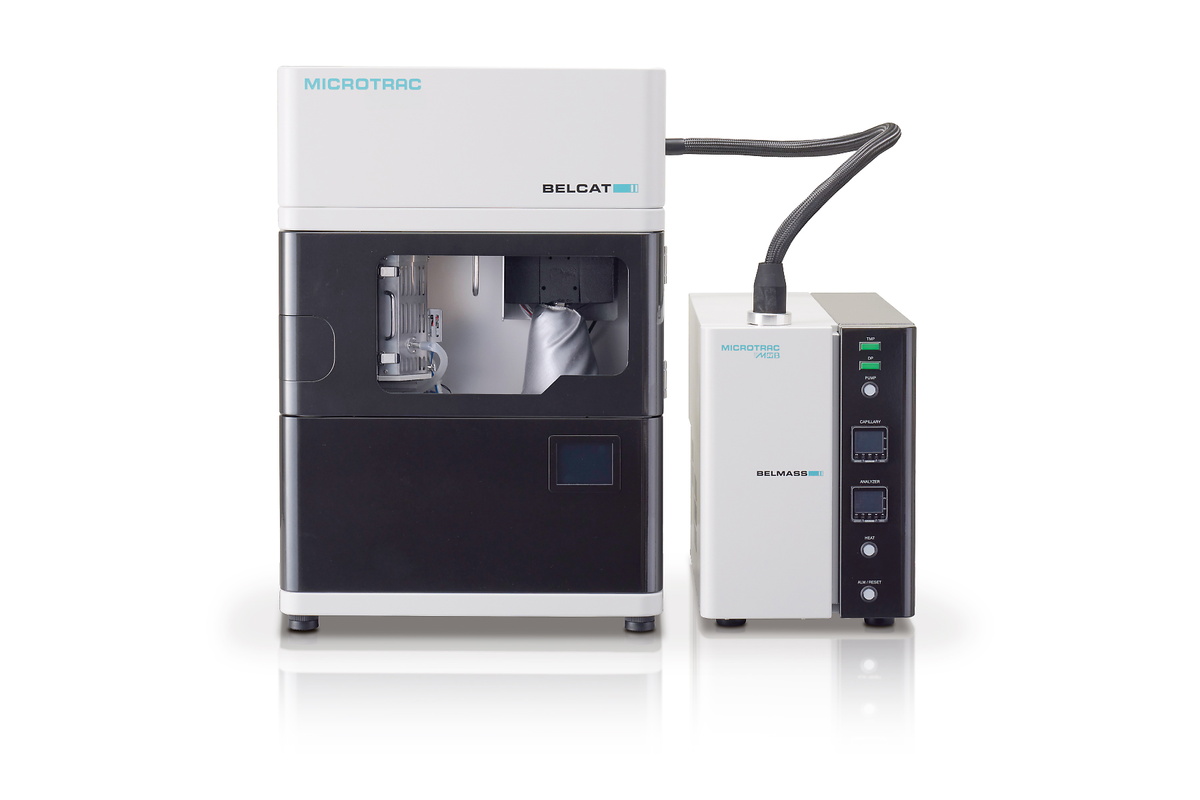

Połączenie BELMASS II i BELCAT II

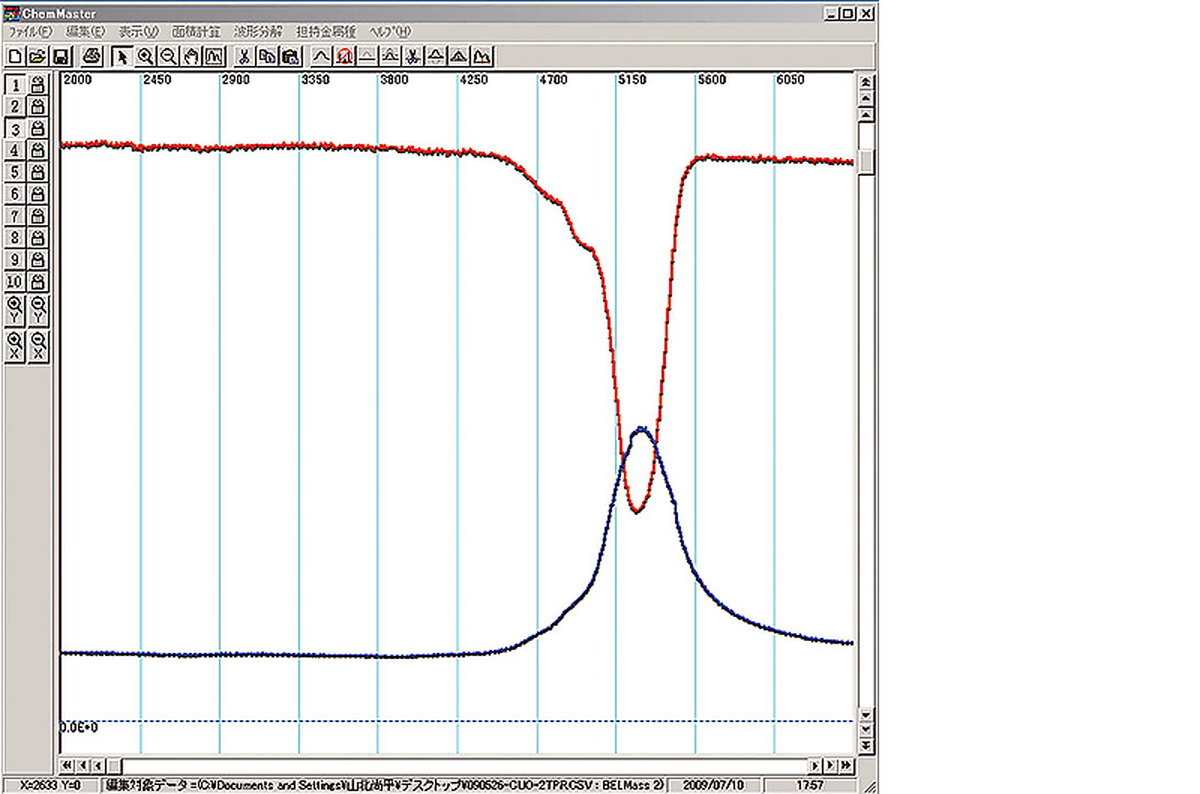

Pomiar TPR CuO

Przykłady pomiarów - Pomiar TPR CuO

Jednocześnie można obserwować zużycie wodoru i powstawanie wody.

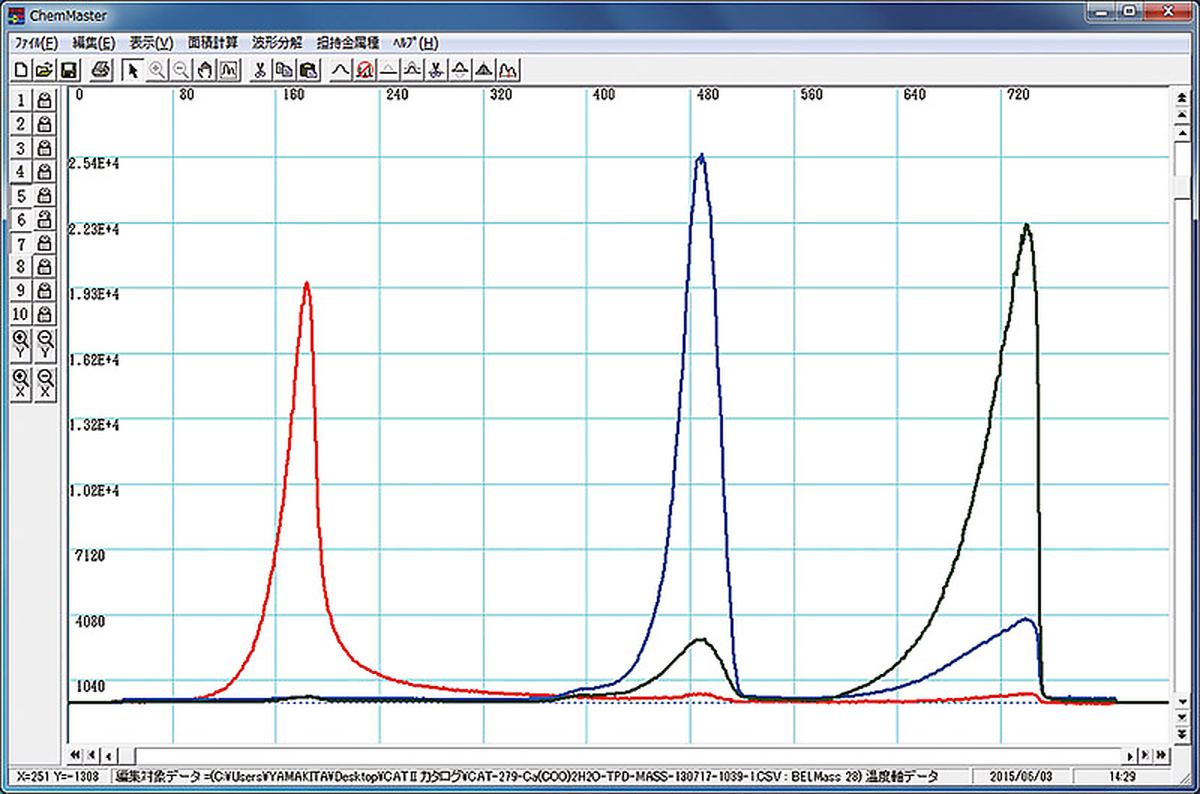

Rozkład termiczny szczawianu wapnia

Przykłady pomiarów - Rozkład termiczny szczawianu wapnia

Ogrzewając próbkę, można wykryć m/z=18,28,44.

Kwadrupolowy Spektrometr Masowy BELMASS II Typowe aplikacje

 chemikalia

chemikalia

 materiały baterii

materiały baterii

 ceramika

ceramika

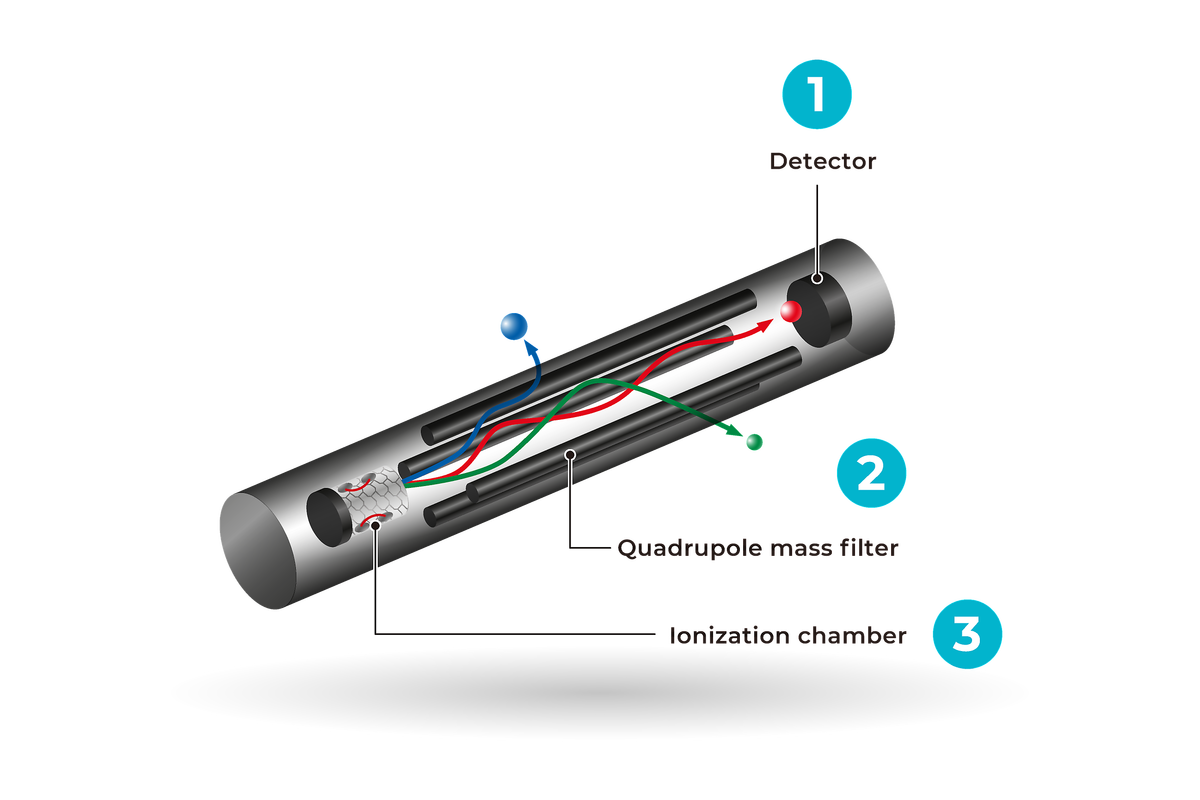

W spektrometrze masowym BELMASS II cząsteczki gazu są jonizowane w komorze jonizacyjnej i migrują przez analizator kwadrupolowy do detektora. Analizator masy składa się z czterech równoległych prętów. Między każdą przeciwległą parę prętów przykładane jest napięcie o wysokiej częstotliwości oraz napięcie stałe. Przyłożone napięcie wpływa na trajektorię jonów. Tylko jony o określonym m/z (stosunku masy do ładunku) docierają do detektora przy określonym stosunku napięcia. Inne jony są wyrzucane i zderzają się z prętami. Widmo masowe uzyskuje się obserwując jony przechodzące przez analizator kwadrupolowy, zmieniając napięcia na prętach.

Kwadrupolowy Spektrometr Masowy BELMASS II - Zasada działania
  1. Detektor 2. Analizator kwadrupolowy  3. Komora jonizacyjna
